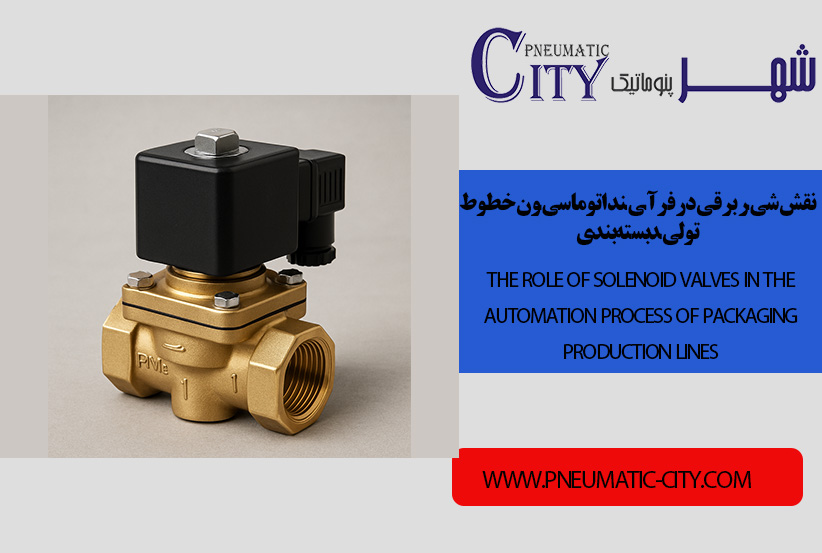

سنسور فشارنقش شیر برقی در فرآیند اتوماسیون خطوط تولید بستهبندی
مقدمه:
شیر برقی در فرآیند اتوماسیون خطوط تولید،با پیشرفت روزافزون تکنولوژی و نیاز به افزایش بهرهوری، کیفیت و دقت در خطوط تولید،
سیستمهای اتوماسیون صنعتی جایگاه ویژهای در صنایع مختلف پیدا کردهاند. صنعت بستهبندی به عنوان یکی از حلقههای پایانی زنجیره تولید،
از اهمیت بالایی
برخوردار است، چرا که کیفیت و سرعت بستهبندی مستقیماً بر رضایت مشتری، ماندگاری محصول، و راندمان کلی سیستم تأثیر میگذارد.
در این میان، یکی از اجزای کلیدی که نقش تعیینکنندهای در عملکرد تجهیزات اتوماسیون در خطوط بستهبندی دارد، شیر برقی یا همان
سولنوئید ولو است. این مقاله با هدف بررسی جامع نقش شیر برقی در اتوماسیون خطوط بستهبندی، معرفی کاربردها، مزایا، انواع و نکات فنی
طراحی نگارش شده است.
بخش اول:
تعریف و عملکرد شیر برقی در صنعت شیر برقی، یک تجهیز الکترومکانیکی است که برای کنترل جریان سیالات (مایعات یا گازها) در خطوط
انتقال استفاده میشود. اساس کار آن بر پایه میدان مغناطیسی تولیدشده در بوبین (کویل) و حرکت هسته متحرک (پلنجر) است که با فرمان
الکتریکی، وضعیت باز یا بسته شدن مسیر جریان را تغییر میدهد. در صنعت بستهبندی، این عمل بهصورت پیوسته و هماهنگ با سایر اجزای
کنترلی نظیر سنسورها، PLCها و تایمرها انجام میشود.
بخش دوم:
جایگاه شیر برقی در اتوماسیون خطوط بستهبندی در خطوط بستهبندی، فرآیندها با دقت بالا و زمانبندی دقیق اجرا میشوند. کنترل جریان هوا،
بخار، خلأ یا سیالات مایع در هر مرحله از فرآیند بستهبندی میتواند بر عهده شیر برقی باشد. برخی از موقعیتهایی که شیر برقی در آنها
ایفای نقش میکند عبارتاند از:
- کنترل هوای فشرده برای عملکرد سیلندرهای پنوماتیک جهت باز و بسته شدن درب بطری یا جعبه.
- کنترل خلأ برای سیستمهای پکینگ و تخلیه هوای داخل بستهها.
- توزیع مایعات در مرحله پر کردن (Filling Machines) در صنایع غذایی و دارویی.
- تنظیم دما و فشار در ماشینآلات شیرینگ، استرچ و وکیوم.
- کنترل جریان بخار یا هوای داغ در دستگاههای ضدعفونی کننده و خشککنها.
بخش سوم: مزایای استفاده از شیر برقی در اتوماسیون بستهبندی:
- سرعت پاسخدهی بالا: شیرهای برقی قادرند در چند میلیثانیه باز یا بسته شوند که برای فرآیندهایی با زمان چرخه کوتاه حیاتی است.
- دقت در کنترل جریان: با استفاده از شیرهای مناسب و با کیفیت، میتوان جریان سیال را با دقت میلیلیتری کنترل کرد.
- کاهش دخالت انسانی: حذف نیاز به نیروی انسانی برای باز و بسته کردن شیرها موجب افزایش بهرهوری و کاهش خطای انسانی
میشود. - هماهنگی کامل با PLC و سیستم کنترل مرکزی: شیرهای برقی قابلیت دریافت فرمان از طریق ماژولهای دیجیتال دارند که امکان
کنترل دقیق لحظهای را فراهم میکند. - صرفهجویی در انرژی: با باز و بسته شدن دقیق، مصرف منابع (هوا، آب، بخار) به حداقل میرسد.
بخش انواع شیرهای برقی مورد استفاده در خطوط بستهبندی:
- شیر برقی مستقیم (Direct Acting): برای سیستمهای کم فشار و با دبی پایین مناسب است.
- شیر سرووی کمکی (Pilot-Operated): برای کنترل جریان در سیستمهای فشار بالا به کار میرود.
- شیرهای دو/سه/چهار/پنج راهه پنوماتیکی: کنترل چند مسیر بهصورت همزمان در سیلندرهای پنوماتیکی.
- شیرهای Normally Open/Closed: بسته به نیاز فرایند انتخاب میشوند که در صورت قطع برق در چه حالتی باقی بمانند.
تحلیل نقش شیر برقی در مراحل مختلف بستهبندی:
- مرحله تغذیه مواد اولیه (Feeding): کنترل جریان سیال برای ورود ماده اولیه به دستگاه.
- پرکن (Filling): زمانبندی دقیق باز شدن شیر برای پر کردن دقیق ظرفها یا بستهها.
- درپوشگذاری (Capping): کنترل پنوماتیکی بازوهای درپوشگذار.
- پرس کردن و درزبندی (Sealing): کنترل جریان هوای داغ یا گرمایش المنتها.
- لیبلزنی و چاپ (Labeling): کاربرد در کنترل فشار خلأ برای تثبیت بسته در جایگاه.
- بستهبندی نهایی و پالتگذاری: فعالسازی سیلندرها برای انتقال بستهها به واحدهای پاییندستی.
نکات طراحی و انتخاب شیر برقی مناسب:
- ولتاژ تغذیه: 24V DC، 220V AC یا ولتاژهای خاص.
- نوع سیال: مایع، بخار، هوای فشرده، خلأ.
- فشار کاری و دمای محیط: انتخاب شیر با متریال مناسب مانند استیل، برنج یا پلاستیک مهندسی.
- درجه حفاظت (IP): در محیطهای مرطوب یا دارای غبار، استفاده از شیرهای با درجه IP67 یا بالاتر.
- سرعت عملکرد: برای چرخههای سریع، شیرهایی با زمان پاسخ کوتاه انتخاب شود.
- سازگاری با سیستم کنترل: پشتیبانی از خروجیهای دیجیتال یا پروتکلهای خاص در سیستمهای پیشرفته.
نگهداری و پایش وضعیت شیرهای برقی:
- بازرسی دورهای: بررسی سلامت کویل، صدای غیرعادی و عملکرد دقیق.
- اندازهگیری مقاومت اهمی کویل: تشخیص کویلهای نیمسوز یا آسیبدیده.
- تمیزکاری: جلوگیری از ورود گرد و غبار یا مایعات به محفظه شیر.
- پایش لحظهای با سنسور: استفاده از مانیتورینگ آنلاین جهت هشدار خرابی یا افزایش دما.
- سیستمهای Redundancy: استفاده از شیرهای جایگزین برای جلوگیری از توقف خط در مواقع خرابی.
مزایای اقتصادی استفاده از شیر برقی در اتوماسیون:
- کاهش هزینههای نیروی انسانی.
- افزایش عمر تجهیزات.
- کاهش خرابی و توقف خط تولید.
- افزایش دقت در مصرف مواد.
- ارتقاء کیفیت نهایی بستهبندی و رضایت مشتری.
نتیجهگیری:
شیر برقی در فرآیند اتوماسیون خطوط تولید،شیر برقی به عنوان یکی از حیاتیترین اجزای اتوماسیون صنعتی، در خطوط بستهبندی نقشی کلیدی ایفا میکند. از کنترل دقیق جریان
سیالات گرفته تا هماهنگی کامل با تجهیزات کنترلی، این شیرها نقشی انکارناپذیر در ارتقاء کیفیت، سرعت و ایمنی
فرآیندهای
بستهبندی دارند.
با انتخاب مناسب، نگهداری منظم و استفاده از شیرهای باکیفیت، میتوان بازده خطوط تولید را بهطور چشمگیری افزایش داد و از
توقفهای
غیرمنتظره جلوگیری کرد.
