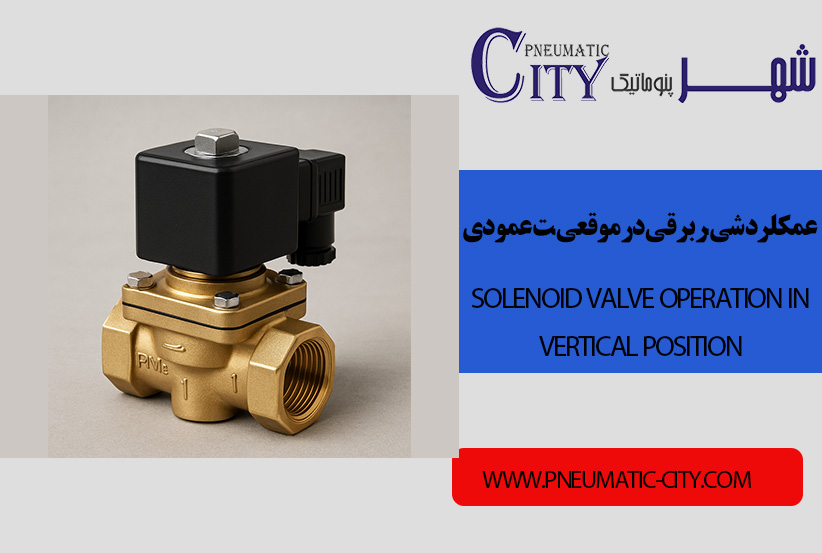

سنسور فشارعمکلرد شیر برقی در موقعیت عمودی
مقدمه:
عمکلرد شیر برقی در موقعیت عمودی،در طراحی سیستمهای کنترل سیال، یکی از سؤالات رایج میان مهندسان و تکنسینها این است که آیا شیر برقی میتواند در حالت عمودی (Vertical) یا افقی (Horizontal) بدون مشکل عمل کند؟ بسیاری تصور میکنند تنها نصب افقی یا در جهت خاصی مجاز است، در حالی که پاسخ بسته به نوع شیر، کاربرد، فشار و جهت جریان متغیر است.
در این مقاله، با رویکردی علمی، مهندسی و کاربردی، عملکرد شیر برقی در موقعیتهای مختلف نصب را بررسی میکنیم، با ذکر مزایا، چالشها، راهحلها و توصیههای برندهای معتبر جهانی.
🧠 سرفصلهای مقاله:
-
معرفی شیر برقی و نحوه عملکرد
-
نقش جاذبه (گرانش) در عملکرد شیر برقی
-
بررسی نصب افقی، عمودی رو به بالا و رو به پایین
-
تحلیل فنی انواع کویل، دیافراگم و پیستون در نصبهای مختلف
-
نظرات تولیدکنندگان برتر (BURKERT، ASCO، SMC، Parker و…)
-
خطاهای رایج در نصب و تأثیر آن بر عملکرد
-
راهکارهای افزایش کارایی در موقعیتهای خاص
-
بررسی موردی پروژههای صنعتی واقعی
-
سؤالات متداول و پاسخهای مهندسی
-
جمعبندی نهایی + چکلیست نصب حرفهای
1. معرفی شیر برقی و اصول عملکرد آن:
عمکلرد شیر برقی در موقعیت عمودی،شیر برقی یا Solenoid Valve یک شیر کنترلی است که با استفاده از نیروی مغناطیسی، جریان سیال (مایع یا گاز) را قطع یا وصل میکند. در حالت عادی، این شیر میتواند Normally Closed (NC) یا Normally Open (NO) باشد.
اجزای اصلی شیر برقی:
-
سیمپیچ مغناطیسی (Solenoid Coil)
-
هسته متحرک یا پیستون (Plunger)
-
دیافراگم یا اورینگ
-
فنر برگشت
-
بدنه و ورودی/خروجی جریان
2. نقش جاذبه زمین در عملکرد شیر برقی:
عمکلرد شیر برقی در موقعیت عمودی،جاذبه زمین در طراحی و عملکرد شیر برقی مؤثر است، بهویژه در نوع پیستونی (Plunger Type). در حالت خاموش، فنر و وزن پیستون میتوانند مسیر جریان را مسدود یا باز نگه دارند.
اگر شیر به صورت افقی یا عمودی معکوس نصب شود، ممکن است نیروی جاذبه و بازگشت فنر در جهتهای مختلفی عمل کند و در موارد خاص باعث شود که:
-
پیستون در جای خود قرار نگیرد
-
دیافراگم به خوبی عمل نکند
-
قطع و وصل کامل انجام نشود
3. مقایسه نصب شیر برقی در سه موقعیت:
🔹 الف. نصب افقی (Horizontal):
✅ رایجترین حالت نصب شیر برقی است.
در این حالت، سیمپیچ به صورت عمودی بالا قرار میگیرد.
📌 مزایا:
-
عملکرد پایدار پیستون با نیروی فنر
-
کاهش رسوبگذاری در پیستون
-
طراحی اغلب برندها برای این حالت بهینه شده
📌 موارد فنی:
-
بیشتر مدلها در حالت افقی تست شدهاند
-
جریان افقی معمولاً باعث عملکرد یکنواختتر دیافراگم میشود
🔹 ب. نصب عمودی رو به بالا (Vertical Upflow):
❗ نسبتاً رایج، بهویژه در خطوطی که از پایین به بالا پمپ میشوند.
📌 چالشها:
-
ممکن است پیستون بر خلاف جاذبه حرکت کند
-
اگر فشار خط پایین باشد، فنر نتواند بهدرستی باز یا بسته شود
📌 راهحلها:
-
استفاده از مدلهای Direct Acting یا Assisted Lift
-
اطمینان از حداقل فشار مورد نیاز در طراحی
🔹 ج. نصب عمودی رو به پایین (Vertical Downflow):
⚠️ پرخطرترین حالت نصب برای اغلب شیرهای برقی معمولی
📌 دلایل پرریسک بودن:
-
گرانش باعث فشار بیش از حد روی پیستون میشود
-
امکان بسته نشدن کامل شیر
-
برگشت سیال به کویل یا نشتی داخلی
📌 چه زمانی مجاز است؟
-
اگر شیر مخصوص نصب در این حالت طراحی شده باشد
-
برندهایی مانند ASCO و Burkert برخی مدلهای خاص دارند که مجاز به نصب Downflow هستند
4. تأثیر نوع شیر بر عملکرد در موقعیتهای مختلف:
| نوع شیر برقی | حساسیت به موقعیت نصب | توضیح |
|---|---|---|
| Direct Acting | کم | قابل نصب در هر حالت، چون نیروی مستقیم مغناطیسی پیستون را جابجا میکند |
| Pilot Operated | بالا | نیازمند حداقل فشار و نصب افقی یا عمودی رو به بالا |
| Assisted Lift | متوسط | کمی مقاومتر در برابر تغییر موقعیت نسبت به نوع پایلوت صرف |
5. بررسی نظر برندهای معتبر جهانی:
ASCO (Emerson):
-
در کاتالوگهای خود تأکید میکند نصب استاندارد افقی است
-
برخی مدلها مانند سری 210 برای نصب عمودی نیز تأیید شدهاند
-
مدلهای مخصوص باید استفاده شوند برای نصب رو به پایین
Burkert:
-
پیشنهاد اصلی: نصب افقی با سیمپیچ رو به بالا
-
سریهای 6011 و 6013 برای نصب در جهتهای مختلف تست شدهاند
SMC (ژاپن):
-
در شیرهای نیوماتیک، مجاز به نصب در هر حالت هستند
-
در شیرهای مایع، افقی ترجیح داده میشود
Parker:
-
در مستندات فنی، به شدت به “درجه حفاظت کویل” در نصبهای غیرمعمول اشاره شده
-
پیشنهاد: در نصب عمودی، از شیرهای Pilot با تقویتکننده جریان استفاده شود
6. خطاهای رایج در نصب اشتباه شیر برقی:
| خطا | تأثیر | نشانهها |
|---|---|---|
| نصب معکوس شیر (ورودی/خروجی برعکس) | افت عملکرد شدید یا توقف کامل | شیر همیشه باز یا بسته میماند |
| نصب رو به پایین برای شیر معمولی | نشتی، عملکرد ناقص | ضربه ناگهانی یا باز شدن ناقص |
| نصب بدون در نظر گرفتن جهت جریان | برگشت سیال، آسیب به کویل | لرزش یا صدای غیرطبیعی |
7. راهکارهای نصب در موقعیتهای غیر استاندارد:
استفاده از شیر Direct Acting:
بدون نیاز به فشار خط، قابل نصب در هر موقعیت
شیر با دیافراگم شناور:
طراحیهای خاص با تحمل وزن پیستون در هر جهت
محافظ کویل با درجه IP بالا:
برای نصب در پاییندست یا نزدیک به سیالات خورنده
چکوالو یا بایپس:
در سیستمهایی با جریان متغیر یا برگشتی
8. بررسی موردی از یک پروژه صنعتی واقعی:
پروژه: کارخانه بستهبندی مواد لبنی:
-
خط CIP (شستوشوی درجا) با نصب عمودی شیرهای برقی برای آب داغ
-
مشکل در تخلیه کامل سیال به دلیل نصب رو به پایین
-
راهحل: تعویض شیرها با مدل مخصوص نصب عمودی + استفاده از فنر تقویتشده
📈 نتیجه: افزایش سرعت تخلیه ۲۵٪ و کاهش دمای باقیمانده در سیستم
9. سؤالات متداول (FAQ):
آیا شیر برقی میتواند به پهلو (افقی) نصب شود؟
بله، و این رایجترین و توصیهشدهترین حالت است.
نصب عمودی چه زمانی مجاز است؟
مانی که شیر از نوع مستقیم یا کمکی باشد و فشار کافی برای عملکرد وجود داشته باشد.
نصب شیر به صورت برعکس (کویل پایین) مجاز است؟
معمولاً نه. فقط در مدلهای خاص با محافظ IP بالا یا سیستمهای بسته
در صورت نصب اشتباه، آیا عملکرد کویل آسیب میبیند؟
بله. ورود سیال به داخل کویل میتواند منجر به سوختن، خوردگی و قطع مدار شود.
