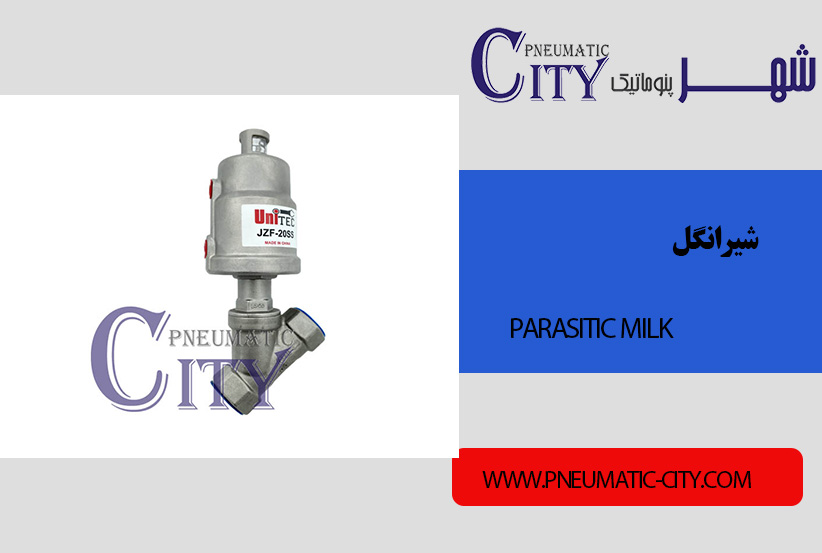

معرفی اولیه شیر انگل ها

شیر انگل یا انگل ولو یک نوع شیر پیستونی با عملگر پنوماتیک است که به طور خاص برای کنترل جریان سیالات کاربرد دارد. این شیر با استفاده از یک دیسک یا پلاگ که عمود بر سیت قرار دارد، عمل می‌ کند و با دستور اکچیتور پنوماتیک مسیر سیال را قطع و وصل می‌ کند. شیر انگل یا انگل ولو یا شیر زاویه ای، یک شیر پیستونی زاویه ای با بدنه y شکل می باشد که در سه مدل انگل ولو پنوماتیک و انگل ولو برقی و دستی تولید می شود. در حال حاضر شیر های انگل ولو در جنس های مختلف فولاد و استیل و برنزی با دو نوع اتصال دنده ای و فلنجی تولید می شود.

انگل ولو

Angel valve که به آن شیر پیستونی و یا شیر زاویه ای هم گفته می شود، برای سیال های گاز و بخار و … و مایعات تحت فشار هم مورد استفاده قرار می گیرد و عملکرد آن با حرکت خطی استم عمود بر سیت انجام می شود. شیر های زاویه ای از جمله ولو های پیستونی تحریک شده پنوماتیکی می باشند. عملگر پیستونی، یک حرکت خطی را برای بلند کردن آب بندی از نشیمنگاه این ولو ها فراهم می کند.







اجزاء داخلی شیر زاویه ای

جنس بدنه شیر های زاویه دار از فولاد و استیل و برنز و جنس سیت آن از PTFE,FKM می باشد. قابل ذکر است که جنس بدنه عملگر، پلاستیک مقاوم یا استیل و جنس فنر ها به طور معمول از استیل تولید می شود.

در ادامه به معرفی اجزاء شیر انگل ولو نیز می پردازیم :

1. خروجی اگزوز
2. ورودی باد
3. پیستون
4. پکینگ استم
5. پکینگ استم
6. شافت
7. بدنه انگل ولو
8. پلاگ



ساخت/طراحی شیر انگل ها

شیر انگل ولو یا همان شیر زاویه ای دارای ساختاری مقاوم مشابه شیر های گلوب هستند، اما از دریچه نشیمن پیستونی با فنر بسته استفاده می کنند. یک پلاگ به انتهای پیستون آن ها متصل است که روی سیت های PTFE نشسته است. پیستون برای عقب کشیدن بیشتر از سیت طراحی شده، در نتیجه حداکثر سرعت جریان را فراهم می کند. اکچویتور پیستونی دارای پورت های رزوه ای و یا پورت های NAMUR است که امکان نصب مستقیم شیر های برقی به سبک NAMUR را می دهد.

سر اکچویتور قابلیت چرخیدن تا ۳۶۰ درجه را دارد، این موضوع به این دلیل است که موقعیت هوا و خطوط الکتریکی در مکان های تنگ قرار نگیرد. بدنه شیر از استیل یا برنج ساخته شده و انواع اتصال آن شامل رزوه، فلنجی یا جوشی داده شده نیز می باشد. به طور معمول، یک نشانگر بصری در بالای اکچویتور، نشان دهنده باز یا بسته بودن شیر می باشد.

مشخصات فنی شیر انگل یا انگل ولو

در ادامه به شرح مشخصات فنی شیر انگل یا همان انگل ولو می پردازیم :

• عمل آببندی در دو طرف رفت و برگشت سیال به خوبی انجام می شود.
• دارای قابلیت عملکرد اتوماتیک و دستی می باشد.
• امکان تعمیر یا تعویض قطعات داخلی وجود دارد.
• برای سیال های تهاجمی می توان از این شیرها استفاده کرد.

چرا به این شیر ها، انگل ولو یا شیر زاویه ای پنوماتیک می گویند؟

با توجه به اینکه شیر زاویه ای یا همان انگل ولو با استفاده از نیروی باد باز و بسته می شود، به همین علت به آن شیر زاویه ای پنوماتیک نیز گفته می شود.





نحوه عملکرد انگل ولو ها

شیر انگل ولو (شیر های زاویه ای) به صورت پنوماتیک کار می کنند و از فشار هوا برای کنترل اکچویتور پیستون استفاده می شود. قابل ذکر است که استم شیر را از روی سیت بلند می کند. ولوهایی که به طور طبیعی بسته اند یا ولو های NC به طور معمول ولو را در شرایط بدون فشار می بندند و برای بازگشت ولو به حالت استراحت از یک فنر استفاده می کنند.

ولو های NO ولو هایی می باشند که همیشه باز هستند مگر اینکه فشار هوا برای بستن آن عمل کند. در صورتی که فنر روی قسمت مخالف عملگر پیستون قرار داده شود، یک ولو NO به دست می آید. از شیر های با عملکرد دوگانه نیز می توان برای کنترل جریان در هر دو جهت استفاده کرد. این ولو ها هیچ فنری ندارند و برای تعیین موقعیت ولو به میزان هوای موجود بستگی دارند.

این تنظیمات بر میزان فشار شیر تأثیر گذار است. جریان بالا و پایین شیر (که موجب باز شدن شیر می شود) اثر چکش آب را کاهش می دهد اما معمولا ۵۰٪ حداکثر فشار کاری شیر را کاهش می دهد. با این حال، نصب یک فنر برگشتی قوی به افزایش فشار کار کمک می کند اما برای غلبه بر این مقاومت فنر افزایش یافته، به یک اکچویتور بزرگتر نیاز داریم. با عبور از روی سیت (که موجب بسته شدن شیر می شود)، یک فشار کاری کامل حاصل شده و می توان با محدود کردن جریان تأمین هوای فشرده، چکش آب را کاهش دهیم.

بررسی دما/فشار/ متریال در شیر انگل ها

فشار :

معمولا فشار کاری شیر انگل ولو در محدوده 5 تا bar 20 قرار می گیرد که در این صورت نه تنها فشار محیط بلکه فشار جریان هوای فشرده نیز باید مورد توجه قرار گیرد.

دما :

این نوع شیرها با استفاده از آب بندی پلی تترا فلوئورواتیلن یا  PTFE (تفلون)، قابلیت به کار رفتن تا دمای حداکثر 200 درجه سانتی گراد را نیز دارند. دیگر متریال های آب بندی شده نیز شامل NBR (لاستیک نیتریل بونا)، FKM و EPDM می باشد که معمولا دارای محدوده دمایی پایین تری هستند. همچنین قابل ذکر است که محدوده دما و فشار توسط متریال غلاف تحت تاثیر قرار می گیرد.

متریال :

متریال معمولی غلاف عبارت اند از : برنز، استینلس استیل 314 یا 316، برنج، پلاستیک و فلز مرکب از مس و قلع و روی. قابل ذکر است که از این مواد، استینلس استیل بهترین استحکام و مقاومت به خوردگی را ارائه می دهد. به همین علت بسیاری از ولو های نشیمنگاه زاویه ای در دماها و فشار های بالا دارای یک غلاف استینلس استیل با آب بندی PTFE نیز می باشند.

غلاف پیستون می تواند از همان جنس متریال بدنه ولو نیز ساخته شود اما برخی به منظور صرفه جویی در وزن یا هزینه های تولید، غلاف پلاستیکی دارند.





انواع انگل ولو

شیر انگل ولو یا همان شیر زاویه ای با توجه به نوع جنس و نوع عملگر و نوع اتصال به انواع زیر تقسیم می شوند. از نظر عملکرد به دو دسته ی پنوماتیک و فلکه ای دستی و از نظر جنس به فولاد و استیل و برنزی و و از نظر نوع اتصال به دنده ای و فلنجی تقسیم بندی می شوند.



از لحاظ عملکرد

• پنوماتیک :

انگل ولو پنوماتیک که به آن انگل ولو پیستونی هم گفته می شود، توسط یک پلاگ که به پیستون و استم متصل می شود و با نیروی باد فنر باز می شود، عمل قطع و وصل سیال را انجام می دهد. لازم به ذکر است از انگل ولو پنوماتیک می توان به منظور کنترل سیال در مدت زمان طولانی استفاده کرد. قابل ذکر است در صورت بسته شدن راه ورودی و خروجی انگل ولو توسط آشغال، به راحتی می توان به کمک یک سیخ یا سیم باریک مسیر سیال را باز کرد. شیر پیستونی پنوماتیک دارای یک عملگر پنوماتیک می باشد که با تبدیل نیروی پنوماتیک به نیروی مکانیکی پیستون یا استم با حرکت خطی در مسیر عمود به نشیمنگاه پلاگ یا همان مجرابند را در مسیر سیال وارد و یا خارج می کند. قابل ذکر است که جنس بدنه عملگر ها یا پلاستیک و یا استیل می باشد.

• دستی (فلکه ای) :

شیر زاویه ای دستی نیز توسط اپراتور و با چرخاندن فلکه استم حرکت خطی می کند. این شیر زاویه ای زیر مجموعه شیر کروی می باشد که در جنس های مختلفی تولید می شوند.





از لحاظ جنس

• شیر انگل ولو تمام استیل :

شیر انگل ولو تمام استیل از لحاظ عملکرد مشابه جنس های دیگر انگل ولو می باشد. ولی از لحاظ جنس بدنه با گرید های مختلف استیل 304,316,316L تولید می شود که با توجه به نوع سیال و درجه حرارت مشخص می شود و برای سیال های اسیدی و یا سیال های که دارای خورندگی بالایی می باشند مورد استفاده قرار می گیرد.

شیر انگل ولو تمام استیل یک نوع شیر است که از جنس تماما استیل می باشد. این نوع شیرها از جنس استیل فولادی (All-Steel) ساخته شده و به دلیل مقاومت بالا در برابر خوردگی، دوام و استحکام بالا، برای مواجهه با شرایط سخت و محیط‌ هایی که ممکن است با عوامل خوردگی مواجه شوند، مناسب هستند.

کاربرد شیر انگل ولو تمام استیل

از شیر انگل ولو تمام استیل معمولاً در صنایع شیمیایی، پتروشیمی، نفت و گاز، نیروگاهی، فرآیند های صنعتی و محیط‌ هایی که در آن ها خوردگی معمولی یا شرایط داغ و فشار بالا ایجاد می‌ شود، استفاده می‌ شود. این شیر ها معمولاً دارای طرح ها و ویژگی‌ های مختلفی هستند که بر اساس نیاز مشتری و شرایط کاربردی مورد استفاده قرار می‌ گیرند.



بررسی کیفیت سایر جنس های یک شیر انگل

•  فولادی :

قابل ذکر است که عملکرد و نوع طراحی این شیر مشابه موارد ذکر شده می باشد اما از نظر جنس بدنه فولادی با گرید های A105 و A216 WCB، با عملگر پنوماتیک و دستی تولید می شود.



•  برنزی :

معمولا جنس بدنه برنز و برای سیال آب شور استفاده می شود و هم به صورت اتوماتیک و هم به روش دستی می توان مسیر سیال را قطع و وصل کرد.



از نظر نوع اتصال

• Angel valve دنده ای :

نوع اتصال با رزوه های از داخل می باشد و با جنس های مختلف تولید می شود.







• انگل ولو فلنجی :

نوع اتصال مطابق فلنج های کلاس یا PN می باشد و برای اتصال به فلنج مطابق استاندارد ASME B16.5 و یا بر حسب DIN تولید می گردد. در اتصال انگل ولو پنوماتیک فلنجی همان طور که از نامش پیداست، به وسیله فلنج به فلنج های متصل به لوله متصل و با پیچ و مهره بسته می شود.





کنترل کردن شیر زاویه ای توسط شیر سلنوئیدی

معمولا یک شیر سلنوئیدی سه طرفه برای به کار انداختن ولو های نشیمنگاه زاویه ای NC یا NO مورد استفاده قرار می گیرد. شیر های زاویه ای دارای یک پورت اتصال با محفظه پیستونی می باشند.

ولو سلنوئیدی این موضوع را کنترل می کند که آیا محفظه تحت فشار قرار بگیرد یا از فشار خالی شود. ولو های نشیمنگاه زاویه ای با عملگر دوگانه دارای دو پورت اتصال بوده و نمی توانند با یک ولو سه طرفه کنترل شوند.

آن ها می توانند توسط یک ولو سلنوئیدی 5 طرفه کنترل شوند که این ولو می تواند یک پورت را در حالی که پورت دیگر خالی می شود، تحت فشار قرار دهد و همچنین برعکس آن.





انتخاب شیر زاویه ای (از نظر اتصالات انتهایی و سایز خط)

شیر های زاویه ای در طیف وسیعی از اندازه ها و اتصالات انتهایی در بازار موجود می باشند. متداول ترین ولو های در دسترس دارای سایز رزوه BSP یا NPT ” تا ”3 هستند.

قابل ذکر است که قطر نامی (DN) نشیمنگاه ولو به انتخاب سایز درست کمک می کند اما بیشتر تولید کنندگان مقدار Kv (مقدار Kv در واقع اندازه گیری سرعت جریان آب در افت فشار bar 1 می باشد) را تعیین می کنند که یک پارامتر قابل اطمینان تری برای انتخاب صحیح اندازه است. در صورتی که مشخصات محیطی، فشار و مقدار Kv معلوم باشند، سرعت جریان می تواند به کمک یک فرمول محاسبه شود.

با محاسبه اندازه ولو به آسانی می توانیم حداقل مقدار Kv مورد نیاز برای کاربرد را تعیین کنیم. در صورت استفاده کردن از ولو با اندازه مناسب برای جریان بالا و کارآمد، شانس سایش و نشت کاهش می یابد.



جهت مشاهده مقاله جک پنوماتیک کلیک کنید.



مزایای شیر زاویه ای

• سرعت جریان بالاتر
• افت فشار پایین تر
•  حذف اثر چکش آب
• مقاومت در برابر جریان برگشتی
•  عمر مفید طولانی تری را ارائه می دهند.
• جایگزین اقتصادی برای ولو های توپی هستند.

روش نصب شیر پیستونی زاویه دار

شیر های پیستونی در دو نوع اتصال دنده ای و فلنجی تولید می شوند که با توجه به نوع اتصال، لوله شیر پیستونی دنده ای یا شیر پیستونی فلنج دار استفاده می شود و پیشنهاد می شود که شیر پیستونی را در حالت افقی نصب کنید که کمترین افت فشار و بیشترین آببندی را انجام دهد.

آیا امکان نصب عملگر برقی روی انگل ولو وجود دارد؟

روی شیر زاویه ای با عملگر پنوماتیک می توانیم یک شیر برقی نصب کنیم و به اصطلاح شیر زاویه ای را بادی و برقی کنیم.

مزایای شیر های انگل (انگل ولو)

مزایای شیر انگل ولو یا همان شیر زاویه ای به شرح زیر می باشد :

• از آنجا که نشیمنگاه تحت یک زاویه قرار دارد، در حالت باز از حداقل عبور جریان جلوگیری می شود که این امر منجر به یک سرعت جریان خیلی خوب و افت فشار پایین می شود.
• شیر های انگل ولو توانایی کار در محیط هایی با دما و ویسکوزیته بالا حتی فشار های تفاضلی زیر صفر را نیز دارند.
•  به علت داشتن طراحی قوی، این ولو های نشیمنگاه زاویه ای برای کاربرد های سخت مناسب ترین انتخاب می باشند.
• شیر های انگل ولو چرخه عمر بسیار بالایی دارند، بنابراین جایگزین با دوام تر و عالی تری به جای ولو های توپی می باشند.
•  جایگزینی مناسبی برای ولو های سلنوئیدی می باشند، به ویژه در محیط های آلوده و ویسکوز که در آن این شیر ها عملکرد خوبی ندارند.
• امکان دارد این ولو ها توسط پیکربندی تک کاره و یا دو کاره، عمل کنند که بر میزان فشار آن ها تاثیر می گذارد.

بررسی کاربرد های شیر انگل

شیر های زاویه ای یا انگل ولو ها در کاربرد های مورد تقاضا مانند بخار، آب و محیط های تهاجمی کاربرد های فراوانی دارند. معمولا این شیر ها برای کاربرد های در خلا مناسب می باشند و می توانند در برنامه های عملیاتی سریع حداکثر تا 1000 سیکل بر ساعت با عمر مفید بالغ بر 10 میلیون سیکل مورد استفاده قرار گیرند. در ادامه به شرح مختصر مواردی از کاربرد های شیر زاویه ای نیز می پردازیم :

• صنایع غذا و نوشیدنی
• مواد شیمیایی
• نفت و گاز
• آب و فاضلاب و …

کاربرد شیر پیستونی

شیر پیستونی برای سیال های آب و بخار و روغن و همچنین برای سیال های تهاجمی مورد استفاده قرار می گیرد. شیر زاویه ای به دلیل ساختار عملکرد خطی با دقت و سرعت بالا به تعداد دفعات بالا می تواند مسیر سیال عبوری را قطع یا وصل کند. حتی می توان این شیر را طوری تنظیم کرد، که به فاصله ی هر 5 ثانیه باز و بسته شود.

این شیر برای تاسیسات بخار کارخانه های شیمیایی و دارویی و صنایع غذایی و همچنین کارخانه های فولاد و کارخانه های سیمان و پالایشگاه ها و …مورد استفاده قرار می گیرد.

برند های موجود در زمینه انگل ولو پنوماتیک

در ادامه به شرح برخی از برند های موجود انگل ولو (شیر انگل) نیز می پردازیم :

• انگل ولو فستو
• انگل ولو LMC
• انگل ولو ODE
• انگل ولو نوجیکس
• انگل ولو هانیول
• انگل ولو خنبره
• انگل ولو لمو



خرید شیر انگل/شیر زاویه‌ای

شیر انگل یا همان شیر زاویه‌ ای یکی از انواع شیرآلات کروی است که در مقایسه با انواع دیگر آن، در سیالات افت فشار کمتری را ایجاد می‌ نماید. به این علت که آن‌ ها تنها تا 90 درجه، مسیر جریان عبوری را تغییر می‌ دهند. به همین علت است که جنس شیرآلات مورد استفاده باید به گونه ای باشد که در برابر سیالات مختلف مانند نفت، گاز و سیالات شیمیایی صدمه نبیند و مستحکم باشد. برای خرید شیر انگل بهتر است به موارد زیر توجه کنید :



به هنگام خرید شیر انگل باید به چه مواردی توجه کنیم؟

همیشه به هنگام خرید شیر انگل دو نکته زیر را بخاطر داشته باشید که به هنگام خرید کمک شایانی به شما می کند.

نوع اتصال و سایز :

گفتنی است که شیر زاویه ای در سایز های گسترده و اتصالات گوناگونی موجود است. سایز رشته های BSP یا NPT شیر های رایج موجود از 1/2 تا 3 می‌ باشد. در انتخاب سایز مطلوب شیر انگل ولو، قطر اسمی (DN) شیر نیز کمک بسیار زیادی می‌ کند، اما اکثرا تولید کنندگان میزان Kv را مشخص می‌ کنند که فاکتور قابل اطمینان‌ تری به منظور انتخاب سایز مناسب است.

دما، فشار، متریال :

یکی دیگر از موارد مهمی که به هنگام خرید شیر زاویه ای باید بدان توجه کنیم، این است که معمولاً در بازه‌ 5 تا 20 بار بیشترین فشار کاری قرار گرفته است. نه تنها فشار سیال بایستی مورد ارزیابی قرار بگیرد، بلکه فشار مدار هوای فشرده نیز بایستی در نظر گرفته شود. آن‌ ها از طریق آب بندی PTFE (تفلون) قادر هستند تا دمای 200 درجه سلسیوس را کنترل نمایند.





قیمت شیر زاویه ای یا انگل ولو

قیمت شیر زاویه یا همان انگل ولو به عوامل مختلفی مانند جنس بدنه نوع کله شیر و برند محصول بستگی دارد. ما مفتخریم تا با مشاوره شما در این زمینه، انتخاب محصول مورد نظرتان را تضمین دهیم.



چه عواملی در قیمت شیر انگل تاثیر گذار است؟

قیمت شیر زاویه‌ ای یا انگل ولو به چندین عامل مختلف بستگی دارد. این عوامل می‌ توانند متغیر های مختلفی باشند که تاثیر قابل توجهی بر قیمت نهایی این محصول دارند. برخی از اصلی‌ ترین عوامل که بر قیمت شیر انگل تأثیر می‌ گذارند عبارت‌ اند از :

1. جنس : نوع جنسی که برای ساخت این شیرها استفاده می‌ شود، تأثیر زیادی بر قیمت دارد. مثلاً شیر های زاویه‌ ای ممکن است از آلیاژ های مختلف فلزی مانند استیل ضد زنگ، برنج، آلومینیوم و … ساخته شوند که هر کدام هزینه‌ های متفاوتی دارند و در نتیجه قیمت نهایی را تعیین می‌ کنند.
2. اندازه و قطر : ابعاد و قطر شیر زاویه‌ ای نیز تأثیر زیادی بر قیمت دارد. شیر های بزرگتر و با قطر بیشتر معمولاً گران‌ تر هستند.
3. برند و کیفیت : شیر های تولید شده توسط برند های مشهور و با کیفیت بالا، معمولاً هزینه‌ های بیشتری دارند. انتخاب برند‌ های معتبر و با اعتبار ممکن است باعث افزایش قیمت شیر ها شود.
4. استفاده‌ ی مورد نظر : اگر شیر زاویه‌ ای برای کاربرد های صنعتی، نفت و گاز، آب‌ شناسی و … استفاده می‌ شود، احتمالاً قیمت آن بیشتر از شیر های معمولی مصرفی خانگی خواهد بود.
5. بازار و منطقه : قیمت‌ ها به وسیله‌ ی تقاضا و عرضه در بازار متغیر می‌ شوند و به دلیل تغییرات قیمت‌ های مواد اولیه و شرایط بازار ممکن است در مناطق مختلف متفاوت باشد.



احتمالاً برخی از موارد دیگر نیز می‌ توانند تأثیرگذار باشند. برای اطلاعات دقیق‌ تر و بروزتر در مورد قیمت شیر زاویه‌ ای مورد نظر، بهتر است با ما تماس بگیرید.
