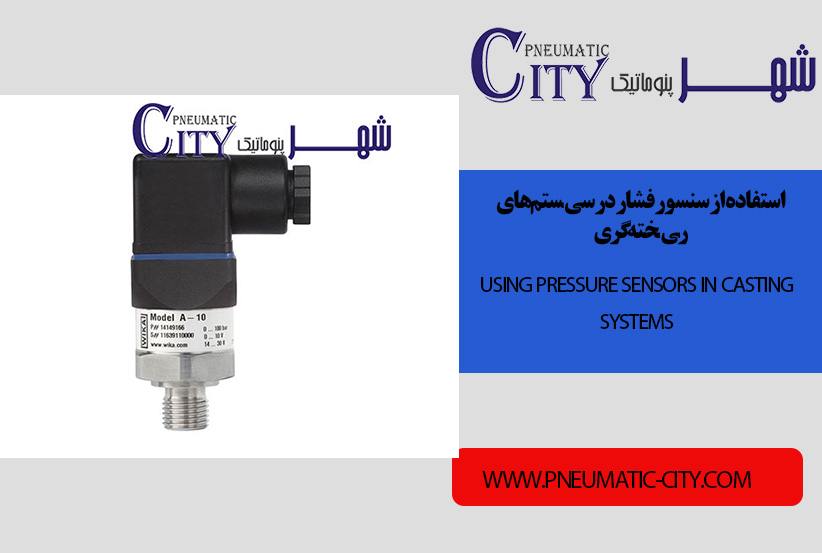

سنسور فشاراستفاده از سنسور فشار در سیستمهای ریختهگری
مقدمه:
سنسور فشار در سیستمهای ریختهگری،صنعت ریختهگری یکی از قدیمیترین و در عین حال پیشرفتهترین روشهای شکلدهی فلزات است. این صنعت در تولید قطعات خودرو، هوافضا، صنایع سنگین، تجهیزات پزشکی و… کاربرد گسترده دارد.
در این فرآیند، کنترل دقیق پارامترهایی مانند دما، زمان و فشار، برای دستیابی به کیفیت و دقت بالا در قطعات تولیدی ضروری است.
در این مقاله، به بررسی اهمیت استفاده از سنسور فشار در انواع سیستمهای ریختهگری، کاربردها، مزایا، چالشها و نکات کلیدی در انتخاب این نوع سنسورها میپردازیم. همچنین مشخص میکنیم چگونه پایش فشار میتواند بهرهوری، ایمنی و کیفیت را در خطوط تولید ریختهگری افزایش دهد.
چرا فشار در فرآیند ریختهگری اهمیت دارد؟
ریختهگری فرآیندی است که در آن فلز مذاب با فشار یا بهصورت گرانشی درون قالب ریخته میشود. بسته به نوع ریختهگری، فشار نقش متفاوتی دارد:
-
در ریختهگری تحت فشار (Die Casting): فلز مذاب با فشار بالا وارد قالب میشود.
-
در ریختهگری کم فشار (Low Pressure Casting): مذاب از طریق گاز فشرده به بالا هل داده میشود.
-
در ریختهگری دقیق (Investment Casting): فشار برای تزریق دقیق فلز در جزئیات قالب کاربرد دارد.
-
در ریختهگری گریز از مرکز (Centrifugal Casting): فشار دینامیکی ناشی از چرخش اعمال میشود.
در تمامی این روشها، کنترل و نظارت مداوم بر فشار بسیار حیاتی است؛ چرا که هرگونه انحراف میتواند باعث بروز مشکلاتی نظیر:
-
حباب هوا در قطعه نهایی
-
نشت مذاب
-
عدم پر شدن کامل قالب
-
ترکخوردگی یا نقص ساختاری
کاربرد سنسور فشار در سیستمهای مختلف ریختهگری:
✅ ریختهگری تحت فشار (HPDC):
در این فرآیند، فلز با سرعت و فشار بسیار بالا وارد قالب میشود. سنسور فشار در اینجا برای کنترل:
-
فشار تزریق در هر سیکل
-
پایش فشار حین تزریق دومرحلهای
-
نظارت بر فشار هیدرولیک سیلندر پیستون
استفاده میشود. حتی تغییرات جزئی در فشار میتواند روی تراکم و کیفیت سطح تأثیر مستقیم بگذارد.
✅ ریختهگری کم فشار:
در این روش از گاز فشرده (معمولاً نیتروژن) برای حرکت دادن مذاب استفاده میشود. سنسور فشار در اینجا باید:
-
افزایش فشار گاز در محفظه را مانیتور کند
-
از افزایش یا کاهش ناگهانی فشار جلوگیری نماید
-
فشار خروجی به قالب را کنترل کند
دقت بالای سنسور برای جلوگیری از overfill یا underfill بسیار مهم است.
✅ ریختهگری دقیق:
در سیستمهای اتوماتیک تزریق فلزات گرانبها، آلومینیوم یا فولاد ضدزنگ، سنسور فشار کمک میکند تا:
-
تزریق در فشار مشخص و قابل تکرار انجام شود
-
نرخ تزریق بهینهسازی گردد
-
خروج حبابها کاهش یابد
✅ سیستمهای خنکسازی قالبها:
در این سیستمها نیز، فشار سیال خنککننده (آب یا روغن) باید ثابت باشد تا فرآیند خنکسازی قالب بهصورت یکنواخت انجام شود. نوسان فشار میتواند باعث ترکخوردگی قالب شود.
مزایای استفاده از سنسور فشار در صنعت ریختهگری:
-
افزایش کیفیت قطعات نهایی
کنترل دقیق فشار به تولید قطعات با ساختار متراکم و بدون حباب کمک میکند. -
کاهش ضایعات
با ثبت و تحلیل فشارهای تزریق، میتوان پارامترهای بهینه را تعیین و از تکرار خطا جلوگیری کرد. -
پایش لحظهای و خودکار
سنسورها میتوانند با سیستمهای PLC یا SCADA ادغام شوند تا پایش کاملاً خودکار و بدون نیاز به اپراتور انجام شود. -
افزایش عمر تجهیزات
نوسانات فشار زیاد میتواند به پمپها، شیرآلات و قالبها آسیب بزند. سنسور فشار از این موضوع جلوگیری میکند. -
مستندسازی و کنترل کیفیت
اطلاعات ثبتشده از فشار تزریق در هر قطعه، میتواند بهعنوان بخشی از مستندات کنترل کیفیت ذخیره شود.
ویژگیهای سنسور فشار مناسب ریختهگری:
| ویژگی | توضیحات |
|---|---|
| تحمل دمای بالا | محیط ریختهگری دماهای بالایی دارد؛ سنسور باید مقاوم تا 200°C یا بیشتر باشد. |
| مقاومت مکانیکی بالا | در برابر شوک فشار یا ضربات احتمالی ناشی از تجهیزات |
| واکنش سریع | در فرآیندهایی مانند HPDC، زمان تزریق در حد میلیثانیه است؛ سنسور باید پاسخ سریع دهد. |
| دقت بالا | نیاز به تشخیص تغییرات جزئی در فشار |
| قابلیت نصب در فضای محدود | مخصوصاً در دستگاههای کوچک یا قالبهای بسته |
| خروجی صنعتی استاندارد | مانند 4-20mA، 0-10V، CAN، یا پروتکلهای دیجیتال برای اتصال به کنترلر |
چالشهای استفاده از سنسور فشار در ریختهگری:
-
نفوذ ذرات یا مذاب
محیط کاری مملو از ذرات فلزی، گرد و غبار یا حتی پاشش فلز مذاب است. محافظت از ورودی سنسور الزامی است. -
افزایش دمای ناگهانی
در نزدیکی قالب ممکن است دمای بالا به سنسور آسیب برساند. استفاده از خطوط انتقال با فاصله و خنککاری توصیه میشود. -
خطای ناشی از لرزش یا نویز الکترومغناطیسی
باید از کابلکشی شیلددار و فیلترهای نرمافزاری استفاده شود. -
نیاز به کالیبراسیون دورهای
در شرایط سخت کاری، کالیبراسیون دقیق و منظم برای حفظ دقت الزامی است.
برندهای پیشنهادی برای سنسور فشار در ریختهگری:
| برند | مدل پیشنهادی | ویژگی خاص |
|---|---|---|
| WIKA | S-20 High Temp | مقاوم در برابر دمای بالا، بدنه استیل |
| **BD | SENSORS** | DMP 331P |
| Keller | Series 33X | دقت بالا، سنسور دیجیتال قابل برنامهریزی |
| Gefran | TK Series | مناسب برای سیالات داغ، کاربردهای متنوع |
| Honeywell | PX3 Series | دقت بالا، مقاومت در برابر ضربه و لرزش |
اتصال سنسور فشار به سیستم کنترل:
برای عملکرد خودکار، سنسورها معمولاً به:
-
PLC صنعتی
-
HMI یا مانیتورینگ اپراتور
-
سیستم SCADA
-
دستگاه ثبت داده (Data Logger)
متصل میشوند. تحلیل دادهها به کمک نرمافزار میتواند الگوهای خرابی را شناسایی کرده و بهینهسازی فرآیند را تسهیل کند.
نتیجهگیری:
در دنیای مدرن و رقابتی ریختهگری صنعتی، استفاده از سنسور فشار دیگر یک انتخاب نیست؛ بلکه یک الزام است. پایش دقیق و سریع فشار، علاوه بر تضمین کیفیت قطعات نهایی، ایمنی تجهیزات، کاهش ضایعات و افزایش بهرهوری را نیز به همراه دارد.
با انتخاب سنسور مناسب، نصب اصولی و نگهداری منظم، میتوان به فرآیندی هوشمند، ایمن و اقتصادی دست یافت.
