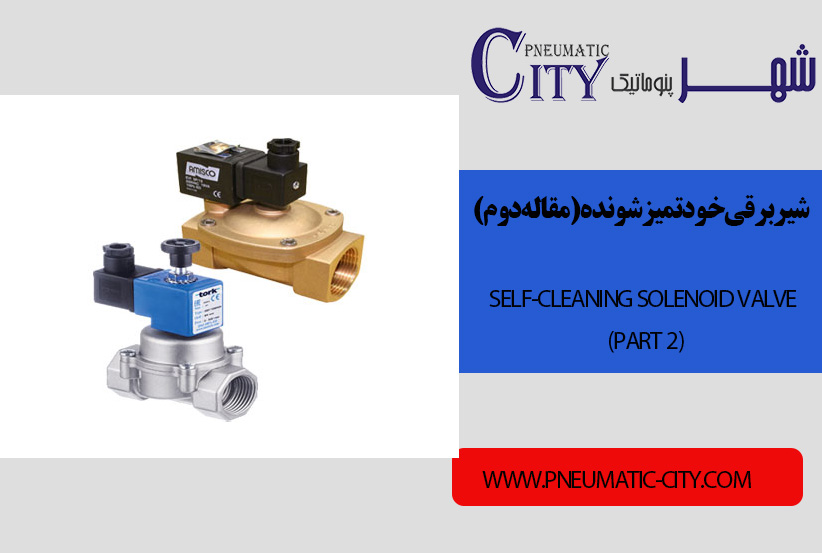

شیر برقی خودتمیزشونده (Self-Cleaning Solenoid Valve) – راهکاری نوین برای سیستمهای صنعتی مدرن
مقدمه:
شیر برقی خودتمیزشونده،در صنایع مختلف، از تصفیه آب و فاضلاب گرفته تا تولید دارو و فرآوری مواد غذایی، یکی از مشکلات همیشگی تجهیزات کنترل سیال رسوبگذاری و گرفتگی شیرها است. شیرهای برقی معمولی اگرچه پرکاربرد و اقتصادیاند، اما در محیطهایی که ذرات معلق، لجن یا ترکیبات معدنی وجود دارد، به سرعت دچار افت عملکرد میشوند.
اینجاست که شیرهای برقی خودتمیزشونده (Self-Cleaning Solenoid Valves) بهعنوان یک فناوری نوآورانه وارد میدان میشوند و امکان بهرهبرداری بدون توقف و نگهداری پرهزینه را فراهم میکنند.
شیر برقی خودتمیزشونده چیست؟
شیر خودتمیزشونده نوعی شیر برقی هوشمند است که با طراحی ویژه داخلی، مانع از تجمع رسوب و ذرات در پیستون یا دیافراگم میشود. این شیرها مجهز به مکانیزمهایی هستند که در هر بار عملکرد، فرآیند پاکسازی و شستوشوی داخلی را انجام میدهند، بدون آنکه نیاز باشد سیستم متوقف یا شیر باز و جدا شود.
به زبان ساده:
🔹 شیر برقی معمولی = نیازمند بازدید دورهای + تمیزکاری دستی
🔹 شیر خودتمیزشونده = عملکرد پیوسته + تخلیه خودکار رسوبات
چرا استفاده از شیر خودتمیزشونده ضروری است؟
-
جلوگیری از افت فشار و کاهش دبی ناشی از انسداد
-
کاهش هزینههای تعمیر و توقف خط تولید
-
تضمین ایمنی و بهداشت در فرآیندهای حساس (غذایی، دارویی)
-
افزایش عمر مفید سیستمهای هیدرولیک و پنوماتیک
مکانیزم عملکرد شیرهای خودتمیزشونده:
این شیرها ترکیبی از طراحی مکانیکی و کنترل هوشمند دارند. مهمترین مکانیزمها عبارتند از:
1. پیستونهای مخصوص با طراحی شیار یا برجستگی:
حرکت رفت و برگشتی پیستون باعث ایجاد جریان گردابی (Turbulent Flow) میشود که مانع رسوبگذاری روی سطح میگردد.
2. سیستم جریان پالسشده (Pulsed Flow):
کویل شیر به صورت لحظهای و با الگوی زمانی خاص فعال میشود. این عملکرد ضربهای باعث جدا شدن ذرات از دیواره داخلی شیر میشود.
3. وجود محفظه فیلتر داخلی:
برخی مدلها دارای محفظه جداکننده ذرات هستند که قبل از ورود سیال به مسیر اصلی، آلودگیها را به دام انداخته و سپس طی سیکل شستوشو، تخلیه میکند.
4. دیافراگم انعطافپذیر با خاصیت تمیزکنندگی:
دیافراگمهای ارتجاعی یا مجهز به براش میکروسکوپی، در هر بار باز و بسته شدن، سطح داخلی را پاک میکنند.
اجزای کلیدی شیر برقی خودتمیزشونده:
| جزء اصلی | نقش | ویژگی خاص |
|---|---|---|
| کویل پالسدار | ایجاد جریان ضربهای | کاهش رسوب |
| پیستون طراحیشده با شیار | پاکسازی خودکار | جریان آشفته |
| محفظه فیلتر داخلی | جداسازی ذرات معلق | تخلیه دورهای |
| سنسور فشار/دبی | تشخیص انسداد | ارسال فرمان به کنترلر |
| دیافراگم انعطافپذیر | زدودن رسوبات سطحی | عمر طولانیتر |
مزایای شیر خودتمیزشونده نسبت به شیر معمولی:
-
افزایش عمر کاری: تا چندین برابر بیشتر از شیرهای استاندارد
-
کاهش توقفات خط تولید: بدون نیاز به شستوشوی دستی
-
صرفهجویی اقتصادی: کاهش هزینههای نیروی انسانی و تعمیرات
-
ایمنی و بهداشت بالاتر: بسیار مهم در صنایع غذایی و دارویی
-
سازگاری با سیستمهای هوشمند: قابلیت اتصال به PLC و SCADA
کاربردهای صنعتی:
1. صنایع آب و فاضلاب:
در ایستگاههای تصفیه آب و خطوط فاضلاب، رسوب و لجن بزرگترین تهدید است. شیرهای خودتمیزشونده مانع گرفتگی فیلترها میشوند.
2. صنایع غذایی و لبنیات:
به دلیل حساسیت به آلودگی، استفاده از شیرهایی که بدون دخالت انسانی پاکسازی میشوند، الزامی است.
3. داروسازی و بیوتکنولوژی:
برای انتقال محلولهای حساس و جلوگیری از آلودگی متقاطع (Cross Contamination)
4. نفت، گاز و پتروشیمی:
در خطوط حاوی هیدروکربن و گل حفاری که ذرات سنگین وجود دارد.
5. سیستمهای فیلتراسیون صنعتی (RO، UF):
برای جلوگیری از گرفتگی ممبرانها و افزایش بازدهی سیستمهای اسمز معکوس.
محدودیتها و چالشها:
-
قیمت اولیه بالاتر: به دلیل طراحی پیچیدهتر
-
نیاز به برق و کنترلر هوشمند: مخصوصاً برای حالت پالسدار
-
محدودیت فشار در برخی مدلها: معمولاً تا 10 بار بهینه هستند
-
لزوم استفاده از سنسورهای کالیبرهشده: برای عملکرد دقیق
مقایسه فنی شیر معمولی و شیر خودتمیزشونده:
| ویژگی | شیر معمولی | شیر خودتمیزشونده |
|---|---|---|
| عمر مفید در شرایط سخت | چند ماه | چندین سال |
| هزینه نگهداری | زیاد | بسیار کم |
| احتمال گرفتگی | بالا | نزدیک به صفر |
| قابلیت اتوماسیون | محدود | کامل |
| قیمت اولیه | پایینتر | بالاتر |
راهنمای انتخاب و نصب شیر خودتمیزشونده:
-
بررسی شرایط کاری: فشار، دما، نوع سیال و سایز لوله
-
انتخاب جنس بدنه مناسب: برنجی، استیل یا تفلونی بر اساس محیط
-
هماهنگی با سیستم کنترلی: سازگاری با PLC/SCADA
-
راهاندازی آزمایشی: تست عملکرد در دبی و فشار واقعی
-
برنامهریزی تمیزکاری خودکار: با تایمر یا سنسور رسوب
سؤالات متداول (FAQ):
آیا شیر خودتمیزشونده نیاز به سرویس دارد؟
بله، اما دورههای سرویس بسیار طولانیتر از شیر معمولی است.
آیا در فشارهای بالا هم کار میکند؟
بستگی به مدل دارد؛ برخی سریها برای فشارهای بالای 10 بار طراحی شدهاند.
آیا میتوان در سیستمهای قدیمی نصب کرد؟
بله، با توجه به سازگاری با اتوماسیون صنعتی، امکان ارتقا وجود دارد.
جمعبندی:
شیرهای برقی خودتمیزشونده پاسخی هوشمندانه به معضل دیرینه رسوب و انسداد در صنایع هستند. این تجهیزات با مکانیزمهای نوآورانه خود، نه تنها عمر سیستم را افزایش میدهند، بلکه هزینههای نگهداری را به شدت کاهش میدهند.
✅ اگر در پروژه شما گرفتگی شیرها یک مشکل تکراری است، بهترین راهکار انتخاب Self-Cleaning Solenoid Valve خواهد بود.
