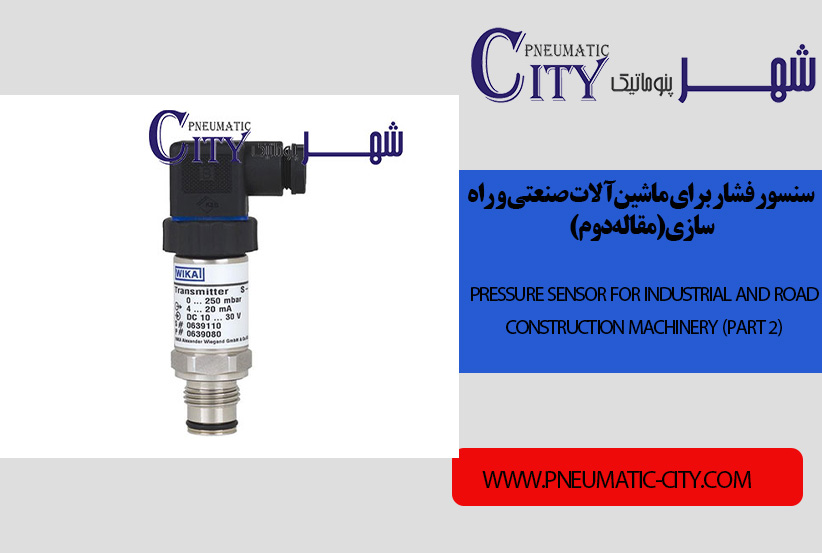

انتخاب سنسور فشار برای ماشینآلات صنعتی و راهسازی؛ راهنمای کامل و جامع:
مقدمه
سنسور فشار برای ماشینآلات صنعتی و راهسازی،ماشینآلات صنعتی و متحرک مانند لودر، گریدر، تراکتور، بیل مکانیکی و لیفتراک، قلب تپنده پروژههای عمرانی و کشاورزی محسوب میشوند. این تجهیزات با اتکا به سیستمهای هیدرولیکی و پنوماتیکی پیچیده کار میکنند و کوچکترین خطا در عملکرد آنها میتواند منجر به توقف خط تولید، افزایش هزینههای تعمیر و حتی بروز حوادث ناخواسته شود.
یکی از قطعات کلیدی در این سیستمها، سنسور فشار است. این قطعه وظیفه دارد فشار سیال (روغن، هوا یا سوخت) را بهطور دقیق اندازهگیری کرده و دادهها را به واحد کنترل مرکزی (ECU یا PLC) ارسال کند. به همین دلیل، انتخاب سنسور فشار برای ماشینآلات یک تصمیم حیاتی است که بر ایمنی، بازدهی و عمر مفید تجهیزات تأثیر مستقیم میگذارد.
در ادامه، با جزئیات بررسی میکنیم که چرا انتخاب صحیح سنسور فشار اهمیت دارد، چه ویژگیهایی باید در نظر گرفته شود و کدام برندها بهترین گزینه برای استفاده در شرایط سخت صنعتی هستند.
چرا انتخاب سنسور فشار برای ماشینآلات اهمیت دارد؟
ماشینآلات صنعتی تحت شرایط کاری بسیار سخت قرار میگیرند؛ از کار در گرمای شدید تابستان گرفته تا سرمای زمستان، از محیطهای پر گرد و خاک کارگاهها تا زمینهای مرطوب و گلی کشاورزی. در چنین شرایطی، کوچکترین اختلال در سنسور فشار میتواند پیامدهای بزرگی داشته باشد:
-
اختلال در سیستم هیدرولیک و کاهش راندمان کاری
-
افزایش مصرف سوخت به دلیل فشار نامتعادل در مدارها
-
خرابی پمپها و سیلندرها به علت عدم پایش صحیح فشار
-
خطرات ایمنی برای اپراتور و سایر کارکنان پروژه
به همین دلیل، سنسور فشار تنها یک قطعه الکترونیکی ساده نیست؛ بلکه تضمینکننده سلامت تجهیزات و ایمنی کار است.
ویژگیهای حیاتی سنسور فشار برای ماشینآلات متحرک:
برخلاف صنایع ثابت که شرایط محیطی نسبتاً پایدار است، ماشینآلات متحرک باید در شرایط متغیر و خشن کار کنند. بنابراین سنسور فشار مناسب برای آنها باید ویژگیهای خاصی داشته باشد:
1. مقاومت در برابر لرزش و شوک:
لودرها، بیلهای مکانیکی و ماشینآلات راهسازی دائماً در معرض لرزش و ضربه هستند. یک سنسور فشار استاندارد باید تحمل شوک مکانیکی تا بیش از 100g را داشته باشد تا در چنین شرایطی از کار نیفتد.
2. دقت پایدار در دماهای متغیر:
از دمای منفی زیر صفر در زمستان تا دمای بالای 100 درجه در تابستان، سنسور فشار باید دقت خود را حفظ کند و خطای اندازهگیری نداشته باشد.
3. قابلیت تحمل فشارهای بالا:
سیستمهای هیدرولیکی ماشینآلات صنعتی معمولاً با فشارهایی در محدوده 250 تا 400 بار کار میکنند. انتخاب سنسور فشار با محدوده کاری پایینتر میتواند منجر به آسیب دائمی سنسور شود.
4. بدنه مقاوم و صنعتی:
جنس بدنه باید در برابر رطوبت، گرد و غبار، روغن و سوخت مقاوم باشد. استفاده از استیل ضدزنگ 316L یا آلومینیوم آنودایز شده گزینهای ایدهآل است.
5. اتصال الکتریکی پایدار:
اتصالات ضعیف میتواند منجر به قطع و وصل شدن سیگنالها شود. کانکتورهای استاندارد مانند M12، DIN و Deutsch بهترین انتخاب هستند.
انواع سنسور فشار در ماشینآلات:
سنسور فشار بسته به کاربرد، در ماشینآلات به چند گروه تقسیم میشود:
سنسور فشار هیدرولیک:
مهمترین نوع در ماشینآلات راهسازی و کشاورزی است. این سنسور باید سرعت پاسخگویی بالا و محدوده فشار گسترده داشته باشد تا عملکرد سیستمهایی مانند فرمان هیدرولیک، سیستم ترمز و جکهای هیدرولیکی بدون مشکل انجام شود.
سنسور فشار روغن:
برای پایش فشار روغن موتور، گیربکس و سیستمهای روانکاری استفاده میشود. این سنسورها معمولاً در برابر دماهای بالا مقاومتر هستند.
سنسور فشار پنوماتیک:
در تجهیزاتی که از سیستمهای هوای فشرده استفاده میکنند، مانند ترمز بادی کامیونها یا لیفتراکها، کاربرد دارند.
معیارهای کلیدی در انتخاب سنسور فشار:
هنگام خرید سنسور فشار، باید پارامترهای زیر به دقت بررسی شود:
| پارامتر | توضیح |
|---|---|
| محدوده فشار کاری | باید حداقل 25% بالاتر از فشار واقعی سیستم باشد |
| نوع سیال | روغن، هوا، سوخت یا آب تعیینکننده جنس دیافراگم و بدنه است |
| نوع خروجی | آنالوگ (4-20mA، 0-10V) یا دیجیتال (CAN، IO-Link) |
| دقت اندازهگیری | بین ±0.25% تا ±1% FS مناسب است |
| دمای کاری | بررسی محدوده دمای عملیاتی و جبرانسازی دما ضروری است |
| جنس بدنه و دیافراگم | فولاد ضدزنگ، برنج یا تیتانیوم |
| نوع رزوه اتصال مکانیکی | معمولاً BSP، NPT یا UNF در ماشینآلات استفاده میشود |
فناوریهای بهکاررفته در سنسورهای فشار:
سنسور پیزورزیستیو (Piezoresistive):
پرکاربردترین تکنولوژی در سیستمهای هیدرولیک با قیمت مناسب و دقت بالا.
سنسور فیلم نازک (Thin-Film):
مناسب فشارهای بسیار بالا (تا 1000 بار) با دوام عالی در چرخههای کاری طولانی.
سنسور خازنی (Capacitive):
برای کاربردهای دقیق و فشار پایین، هرچند کمتر در ماشینآلات سنگین مورد استفاده قرار میگیرد.
سازگاری با سیستمهای کنترلی:
امروزه ماشینآلات پیشرفته به سیستمهای ECU، PLC و CAN-Bus مجهز هستند. بنابراین سنسور فشار باید:
-
قابلیت اتصال مستقیم به ECU را داشته باشد
-
از پروتکلهای صنعتی استاندارد پشتیبانی کند
-
در برابر نویزهای الکترومغناطیسی مقاوم باشد
برندهای معتبر سنسور فشار برای ماشینآلات:
چند برند جهانی در زمینه طراحی و تولید سنسور فشار برای ماشینآلات صنعتی شناخته شدهاند:
-
WIKA: مدلهای MH-3 و MH-4 مخصوص ماشینآلات سنگین
-
Danfoss: سری DST P92 و MBS 1200 با دقت بالا و مقاومت در برابر شرایط سخت
-
Hydac: طراحی شده برای پایداری در شوک و لرزش شدید
-
IFM: مقاوم در برابر گرد و غبار، مناسب برای محیطهای خشن
-
SICK: ارائهدهنده سنسورهای دیجیتال پیشرفته برای سیستمهای اتوماسیون
نکات نصب و نگهداری سنسور فشار:
-
سنسور را در نزدیکی پمپ یا منبع شوک مکانیکی نصب نکنید
-
استفاده از دمپر مکانیکی یا فیلتر نرمافزاری برای کاهش نویز توصیه میشود
-
کابلکشی باید شیلددار و ایزوله باشد
-
کالیبراسیون دورهای سنسورها الزامی است
آینده سنسورهای فشار در ماشینآلات:
با رشد صنعت 4.0 و اینترنت اشیا، سنسورهای فشار نیز در حال تحول هستند:
-
سنسورهای هوشمند با قابلیت خودعیبیابی
-
اتصال مستقیم به سیستمهای ابری و مانیتورینگ از راه دور
-
استفاده از فناوری MEMS برای کاهش مصرف انرژی و افزایش دقت
-
ادغام چندین حسگر (فشار، دما، لرزش) در یک ماژول
جمعبندی نهایی:
سنسور فشار برای ماشینآلات صنعتی و راهسازی،انتخاب سنسور فشار برای ماشینآلات صنعتی یک انتخاب ساده نیست، بلکه تصمیمی استراتژیک برای افزایش ایمنی، بهرهوری و طول عمر تجهیزات.
با توجه به شرایط کاری، نوع سیال، محدوده فشار، سازگاری با سیستم کنترلی و برند تولیدکننده، میتوان بهترین سنسور فشار را انتخاب کرد.
اگر ماشینآلات شما در محیطهای خشن مانند پروژههای راهسازی یا معادن کار میکنند، استفاده از سنسورهای مقاوم با استانداردهای بینالمللی بهترین راهکار برای کاهش هزینههای نگهداری و جلوگیری از خرابیهای پرهزینه است.
