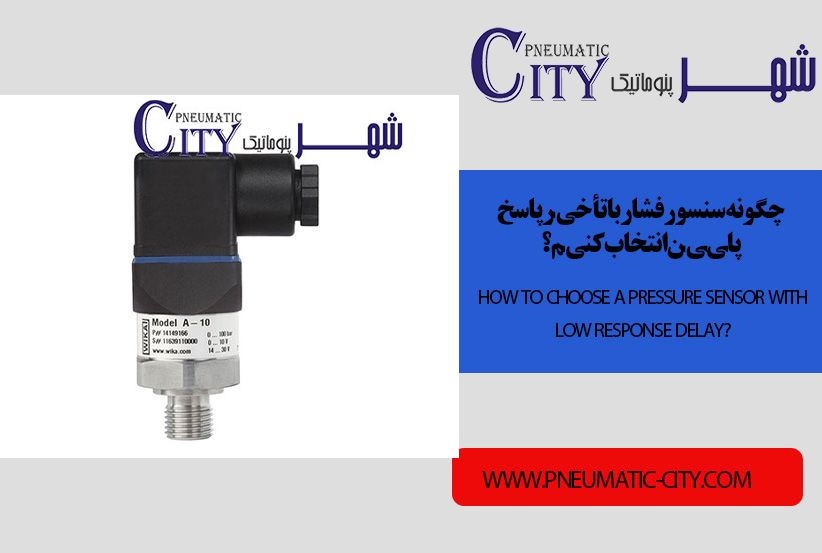

سنسور فشارچگونه سنسور فشار با تأخیر پاسخ پایین انتخاب کنیم؟
مقدمه:
سنسور فشار با تأخیر پاسخ پایین ،در بسیاری از کاربردهای صنعتی و اتوماسیون پیشرفته، دقت تنها کافی نیست؛ بلکه سرعت واکنش سنسور فشار نیز تعیینکننده است. در فرآیندهایی که تغییرات فشار به سرعت رخ میدهند، استفاده از سنسورهایی با تأخیر پاسخ پایین (Low Response Time)، امری حیاتی برای حفظ ایمنی، دقت و عملکرد صحیح سیستم محسوب میشود.
در این مقاله، ابتدا به تعریف و اهمیت تأخیر پاسخ در سنسور فشار میپردازیم، سپس ویژگیهای کلیدی سنسورهایی با واکنش سریع را بررسی کرده و نکات کلیدی برای انتخاب صحیح آنها ارائه خواهیم داد.
سنسور فشار با تأخیر پاسخ پایین چیست؟
تأخیر پاسخ (Response Time یا Time Constant) به مدتزمانی اطلاق میشود که سنسور برای تشخیص و انتقال تغییر فشار واقعی نیاز دارد. بهبیان سادهتر، هرچه این زمان کمتر باشد، سنسور سریعتر فشار محیط را تشخیص داده و واکنش نشان میدهد.
⏱ مثال:
اگر فشار در سیستم طی ۵ میلیثانیه تغییر کند، ولی سنسور فشار شما به ۲۰۰ میلیثانیه زمان برای تشخیص این تغییر نیاز دارد، آن سنسور برای این کاربرد مناسب نیست.
کاربردهایی که نیاز به سنسور فشار سریع دارند:
-
تجهیزات تست ضربهای (shock test benches)
-
کنترل فشار در خطوط هیدرولیک پرسرعت
-
سیستمهای پنوماتیکی با واکنش بالا
-
تجهیزات آزمایشگاهی دقیق
-
ماشینهای پرینت سریع یا تزریق دقیق
-
کنترل فشار توربو شارژها و سیستمهای خودرویی
در این صنایع، تأخیر میلیثانیهای میتواند باعث خرابی قطعات، نشت سیال یا حتی خطرات ایمنی جدی شود.
پارامترهای مهم در انتخاب سنسور فشار با واکنش سریع:
1. زمان پاسخدهی (Response Time):
-
واحد: معمولاً بر حسب میلیثانیه (ms)
-
مقدار قابل قبول: بسته به کاربرد بین 1 تا 10ms ایدهآل است
-
در برخی مدلها کمتر از 1 میلیثانیه نیز قابل دستیابی است (High-Speed Transducers)
2. باند فرکانسی (Bandwidth):
-
باند فرکانسی بالا نشاندهنده توانایی سنسور در پاسخ به تغییرات سریع است.
-
برای کاربردهای دینامیک، باند بالای 1 کیلوهرتز توصیه میشود.
3. نوع خروجی:
-
خروجی آنالوگ (0–10V یا 4–20mA) برای پردازش سریع بسیار مناسب است.
-
برخی مدلهای دیجیتال با پروتکلهایی مانند IO-Link یا CANopen نیز سرعت بالایی دارند.
4. نوع تکنولوژی سنسور:
-
تکنولوژیهای سنجش strain gauge و piezoresistive سرعت بسیار بالاتری نسبت به سنسورهای خازنی دارند.
ویژگیهای ساختاری که بر زمان پاسخ تأثیر میگذارند:
| عامل | توضیح |
|---|---|
| قطر پورت سنجش | هرچه کوچکتر، احتمال تاخیر در ورود فشار به سنسور بیشتر |
| طراحی دیافراگم | دیافراگم نازکتر = واکنش سریعتر |
| مدارات داخلی | پردازندههای سریعتر و مدار ADC با نرخ بالا زمان واکنش را کاهش میدهند |
| طول کابل | استفاده از کابلهای بلند یا بدون شیلد میتواند باعث کندی و نویز شود |
برندها و مدلهای پیشنهادی با پاسخدهی سریع:
Keller Series 21Y:
-
پاسخ کمتر از 1ms
-
فشار تا 1000 بار
-
خروجی آنالوگ با دقت بالا
WIKA S-20 High-Speed:
-
برای کاربردهای صنعتی دینامیک
-
زمان پاسخ ~2ms
-
گزینه مناسب برای هیدرولیک
IFM Pressure Sensors PN78:
-
دارای خروجی دیجیتال IO-Link
-
زمان واکنش <3ms
-
مقاوم در برابر شوک و ارتعاش
روش تست تأخیر پاسخ یک سنسور فشار:
اگرچه اغلب سازندگان مقدار Response Time را در دیتاشیت درج میکنند، در برخی موارد بهتر است آن را در شرایط واقعی تست کنید:
-
یک سیستم کنترل با تغییر فشار ناگهانی (مثلاً سوئیچینگ لحظهای)
-
اندازهگیری اختلاف زمانی بین تغییر فشار واقعی و واکنش سنسور
-
بررسی ثبات دادههای خروجی در نرمافزار مانیتورینگ
اشتباهات رایج در انتخاب سنسور فشار سریع:
❌ تمرکز فقط بر دقت، بدون توجه به زمان پاسخ
❌ استفاده از سنسور دیجیتال در سیستمهایی که به خروجی آنالوگ سریع نیاز دارند
❌ نادیده گرفتن نویز محیطی که باعث ایجاد تاخیر در خوانش میشود
❌ استفاده از کابلهای غیرمناسب یا طولانی که باعث افزایش زمان انتقال سیگنال میشوند
نکاتی برای بهبود عملکرد سنسور در سیستمهای سریع:
✅ استفاده از کابل با شیلد مناسب
✅ نصب سنسور در نزدیکترین نقطه به محل تغییر فشار
✅ تنظیم فیلتر دیجیتال در PLC یا BMS برای جلوگیری از واکنش به نویز
✅ کالیبراسیون دقیق و دورهای برای حفظ دقت در واکنشهای سریع
چه زمانی به تأخیر پاسخ پایین نیاز ندارید؟
برخی سیستمها که تغییرات فشار در آنها آهسته اتفاق میافتد – مثل مخازن تحت فشار استاتیک یا کنترل دمای HVAC – به سنسورهای واکنش سریع نیازی ندارند. در چنین مواردی، انتخاب سنسور با دقت بالا ولی واکنش کندتر مقرون بهصرفهتر است.
جمعبندی:
سنسور فشار با زمان پاسخ پایین، یکی از اجزای حیاتی در بسیاری از فرآیندهای صنعتی حساس است. انتخاب دقیق و علمی این سنسورها بر اساس نوع کاربرد، نوع سیگنال خروجی، تکنولوژی سنجش و طراحی مکانیکی آن، میتواند کارایی سیستم را به شدت افزایش دهد.
با در نظر گرفتن پارامترهایی مانند Response Time، باند فرکانسی، نوع خروجی، و شرایط محیطی نصب، میتوانید بهترین گزینه را برای پروژه خود انتخاب کنید و از بروز تاخیر در سیستم جلوگیری نمایید.
