مقدمه: چرا سنسورهای مقاوم در برابر انفجار حیاتی هستند؟
سنسور فشار مقاوم در برابر انفجار،صنایع پتروشیمی یکی از حساسترین و پرریسکترین حوزههای صنعتی جهان است. در محیطهایی که ترکیب بخارات قابل اشتعال، دماهای بالا و فشارهای متغیر بهوفور دیده میشود، کوچکترین جرقه میتواند منجر به انفجارهای عظیم شود. در چنین فضایی، تجهیزات پایش فشار باید نهتنها دقیق و قابل اعتماد باشند، بلکه در برابر انفجار و احتراق نیز مقاوم باشند.

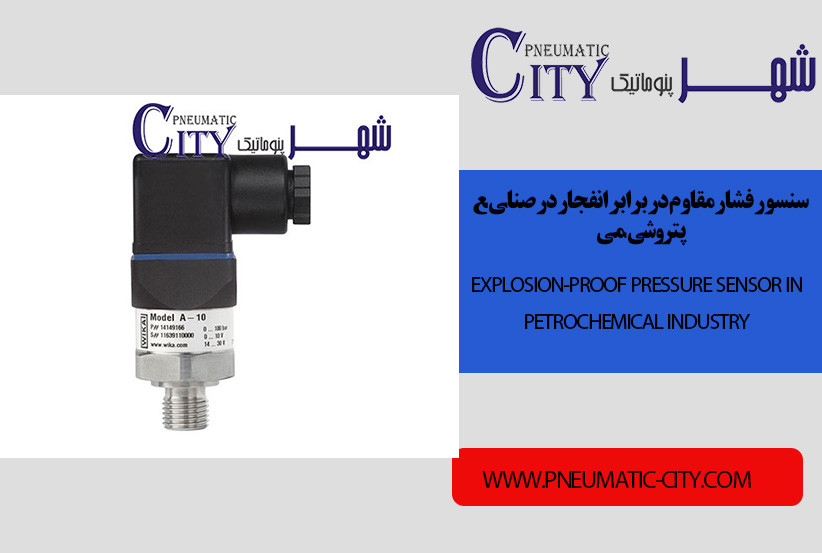

سنسور فشار مقاوم در برابر انفجار (Explosion Proof Pressure Sensor) برای حفظ ایمنی، جلوگیری از نشتی، و کنترل فرآیندهای حیاتی طراحی میشود. انتخاب صحیح این نوع سنسور، نهتنها از تجهیزات بلکه از جان انسانها و زیرساختهای پرهزینه محافظت میکند.
سنسور فشار ضد انفجار چیست؟
سنسور فشار ضد انفجار، یک تجهیز اندازهگیری است که میتواند در محیطهای خطرناک (Hazardous Areas) مانند پالایشگاهها، تأسیسات گاز طبیعی، و مجتمعهای پتروشیمی فعالیت کند، بدون اینکه خود به یک منبع جرقه یا اشتعال تبدیل شود.
این سنسورها معمولاً دارای ویژگیهای زیر هستند:
-
محفظه فلزی با مقاومت مکانیکی بالا
-
طراحی ضد نشت و ضد نفوذ گاز
-
دارای تأییدیههای ATEX، IECEx، CSA، UL یا FM
-
قابلیت کار در دما و فشار بسیار بالا
کاربردهای کلیدی در صنایع پتروشیمی:
در بخشهای مختلف صنعت پتروشیمی، سنسور فشار ضد انفجار کاربرد گستردهای دارد. برخی از رایجترین موارد استفاده شامل موارد زیر است:
| کاربرد | نقش سنسور فشار |
|---|---|
| راکتورها و مخازن تحت فشار | کنترل فشار داخلی برای جلوگیری از انفجار یا ترکیدگی |
| خطوط انتقال گاز | تشخیص افت یا افزایش غیرعادی فشار |
| کمپرسورها و پمپها | جلوگیری از فشار بیشازحد و ایمنسازی عملکرد |
| برجهای تقطیر | کنترل دقیق فشار برای حفظ راندمان جداسازی |
| واحدهای ذخیرهسازی | نظارت بر فشار برای جلوگیری از نشتی گاز یا بخار |
ویژگیهای ضروری برای سنسورهای ضد انفجار پتروشیمی:
در چنین محیطهای سخت و پرریسکی، سنسور فشار باید ویژگیهای بسیار خاصی داشته باشد:
✅ طراحی Flameproof (ضد شعله):
محفظه سنسور باید طوری طراحی شده باشد که اگر درون آن انفجاری رخ داد، شعله از بدنه خارج نشود و به محیط اطراف سرایت نکند.
✅ تاییدیههای بینالمللی:
داشتن گواهینامههای زیر ضروری است:
-
ATEX (اروپا)
-
IECEx (بینالمللی)
-
UL و CSA (آمریکای شمالی)
-
INMETRO (برزیل)
✅ محدوده دمایی گسترده:
سنسور باید در دمای -40 تا +150 درجه سانتیگراد یا حتی بیشتر بتواند بهدرستی کار کند.
✅ مقاومت در برابر خوردگی:
با توجه به حضور مواد اسیدی، قلیایی، و بخارات خورنده، بدنه سنسور باید از آلیاژهایی مانند:
-
استیل ضدزنگ 316L
-
تیتانیوم
-
Hastelloy ساخته شود.
✅ درجه حفاظتی بالا (IP68 یا بالاتر):
برای جلوگیری از ورود گرد و غبار، بخارات یا رطوبت به درون سنسور.
تفاوت بین سنسور Explosion Proof و Intrinsically Safe:
بسیاری از افراد دو مفهوم “ضد انفجار” و “ذاتی ایمن” را اشتباه میگیرند:
| نوع سنسور | توضیح |
|---|---|
| Explosion Proof | تحمل انفجار داخلی را دارد و از انتشار آن جلوگیری میکند. نیاز به محفظه محکم دارد. |
| Intrinsically Safe | میزان انرژی الکتریکی داخل سنسور را آنقدر پایین نگه میدارد که نتواند باعث اشتعال شود. نیاز به مدارهای خاص دارد. |
در صنایع پتروشیمی، بسته به ناحیه خطر (Zone 0, 1, 2)، از یکی از این مدلها یا ترکیبی از هر دو استفاده میشود.
نحوه انتخاب سنسور فشار ضد انفجار برای صنایع پتروشیمی:
انتخاب سنسور فشار برای این کاربرد نیاز به در نظر گرفتن چندین فاکتور کلیدی دارد:
-
نوع سیال (گاز، مایع، بخار، خورنده یا بیاثر)
-
محدوده فشار کاری مورد نیاز (از خلأ تا 1000 بار)
-
ناحیه خطر (بر اساس استاندارد ATEX: Zone 0, Zone 1, Zone 2)
-
نوع خروجی مورد نظر (آنالوگ 4-20mA، دیجیتال، HART، Modbus)
-
سازگاری با پروتکلهای مانیتورینگ صنعتی
-
دمای فرآیند و دمای محیط
-
محدودیتهای مکان نصب (فضا، دسترسی، لرزش و…)
برندهای معتبر تولید سنسور فشار ضد انفجار:
چند برند معتبر در سطح جهانی عبارتند از:
-
WIKA (مدلهای A-10 و S-20 Ex)
-
Keller (سنسورهای Ex برای محیطهای شدید)
-
Danfoss (مدلهای DST P140 و MBS 3000 با تأییدیه ATEX)
-
BD Sensors (برای کاربردهای با خورندگی بالا)
-
Honeywell (مناسب برای نفت، گاز و پتروشیمی)
-
Endress+Hauser (مدلهای Cerabar Ex)
نکات نصب و نگهداری سنسور در محیطهای انفجاری:
🔧 استفاده از کابل و کانکتور تایید شده برای Zone مربوطه
🔧 نصب در جعبه Junction Box ضد انفجار در صورت نیاز
🔧 بررسی دورهای بدنه سنسور برای جلوگیری از ترکخوردگی یا زنگزدگی
🔧 عدم باز کردن یا تعمیر سنسور توسط افراد فاقد صلاحیت ATEX
🔧 کالیبراسیون در فواصل زمانی مشخص با تجهیزات تاییدشده
سنسور فشار ضد انفجار و آینده ایمنتر پتروشیمی:
در آیندهای نهچندان دور، ترکیب سنسورهای ضد انفجار با فناوریهایی نظیر:
-
IoT (اینترنت اشیا صنعتی)
-
تشخیص پیشبینی خرابی با هوش مصنوعی
-
خروجیهای بیسیم (WirelessHART، LoRaWAN)
مسیر جدیدی برای پایش هوشمند و بلادرنگ تجهیزات پتروشیمی ایجاد خواهد کرد. این تغییرات میتوانند جان انسانها را نجات دهند و میلیاردها تومان هزینه خرابی را کاهش دهند.
نتیجهگیری:
در دنیای پیچیده و پرخطر صنعت پتروشیمی، هیچ تجهیزی بهاندازه سنسور فشار ضد انفجار اهمیت ندارد. این تجهیز کوچک اما استراتژیک، نقش حیاتی در کنترل فرآیند، ایمنی تأسیسات و جلوگیری از فجایع ایفا میکند.
انتخاب آگاهانه، نصب اصولی و نگهداری حرفهای سنسور فشار ضد انفجار میتواند نهتنها سطح ایمنی را ارتقا دهد، بلکه بهرهوری، دوام و عملکرد کلی تأسیسات پتروشیمی را نیز بهبود بخشد.
