مقدمه:

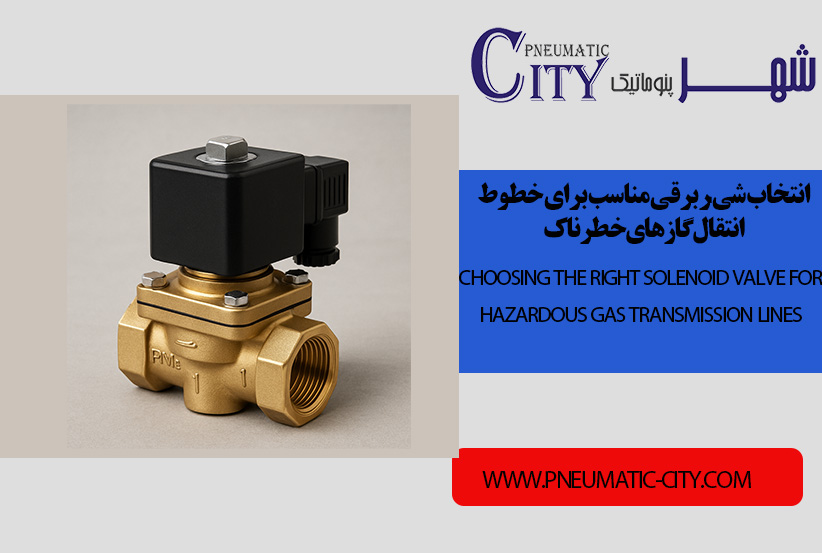

شیر برقی مناسب برای خطوط انتقال گاز،در صنایع حساس مانند نفت، گاز، پتروشیمی، داروسازی، و صنایع شیمیایی، یکی از مهمترین الزامات ایمنی، انتخاب درست تجهیزات کنترل سیال، بهویژه شیر برقی مناسب برای انتقال گازهای خطرناک است. این گازها میتوانند قابل اشتعال، سمی، خورنده یا حتی انفجاری باشند و کوچکترین نقص در عملکرد شیر برقی ممکن است منجر به حادثهای فاجعهبار شود.
در این مقاله، به صورت تخصصی بررسی میکنیم که شیر برقی مناسب برای خطوط انتقال گازهای خطرناک باید چه ویژگیهایی داشته باشد، از چه استانداردهایی پیروی کند، و در چه شرایطی انتخاب شود. این مقاله علاوه بر جنبههای فنی، از دیدگاه سئو نیز بهینهسازی شده و بهراحتی قابل استفاده در وبسایتهای صنعتی و آموزشی است.
چرا انتخاب شیر برقی برای گازهای خطرناک اهمیت ویژه دارد؟
گازهای خطرناک دارای ویژگیهایی هستند که آنها را از سایر سیالات متمایز میکند:
-
قابلیت اشتعال یا انفجار: مانند متان، پروپان، بوتان
-
سمیت بالا: مانند کلر، آمونیاک، سولفید هیدروژن
-
خورندگی بالا: مانند اسید کلریدریک یا گازهای اسیدی
-
فرار بودن: نشت گاز بهسادگی میتواند پخش شود و اثرات خطرناکی ایجاد کند
بنابراین، عدم انتخاب صحیح شیر برقی میتواند باعث نشت گاز، انفجار، آلودگی محیط یا آسیب به پرسنل شود. یک شیر برقی معمولی، مناسب این شرایط نیست و استفاده از آن در چنین محیطی برابر با به خطر انداختن کل مجموعه است.
ویژگیهای کلیدی یک شیر برقی مناسب برای گازهای خطرناک:
۱. ضد انفجار بودن (Explosion Proof):
شیر باید دارای تاییدیه ضد انفجار باشد، بهویژه اگر در محیطهای ATEX Zone 1 یا 2 نصب میشود. بدنه شیر و سیمپیچ آن نباید حتی در حالت اختلال، جرقه یا گرمایی تولید کند که گاز اطراف را شعلهور کند.
۲. آببندی کامل و بدون نشتی (Zero Leakage):
هرگونه نشت گاز، حتی در مقیاس میلیگرم، در این نوع خطوط غیرقابل قبول است. استفاده از آببندهای مقاوم به گاز و تکنولوژی آببندی دوبل توصیه میشود.
۳. ساختار ضد خوردگی:
شیر باید از موادی مانند استنلس استیل 316L، تفلون (PTFE)، یا مونل ساخته شده باشد تا در برابر خورندگی ناشی از گاز مقاوم باشد.
۴. پاس کردن استانداردهای بینالمللی:
-
ATEX برای محیطهای انفجاری
-
SIL (Safety Integrity Level) برای سیستمهای حیاتی
-
IP66 یا IP67 برای حفاظت محیطی
-
ISO 9001 و API برای کیفیت صنعتی
۵. سیمپیچ با ولتاژ ایمن و طراحی خاص:
سیمپیچ باید از نوع Low Power Coil باشد تا حرارت کمی تولید کند. طراحی باید به نحوی باشد که در صورت داغ شدن غیرعادی، خود خاموشی یا فیوز محافظ فعال شود.
جنس مناسب بدنه و آببندها در مواجهه با گاز خطرناک:
انتخاب مواد در تماس با گاز بسیار مهم است. در جدول زیر، برخی از گازها و جنسهای پیشنهادی آورده شده است:
| گاز خطرناک | جنس پیشنهادی بدنه | جنس آببند پیشنهادی |
|---|---|---|
| کلر خشک | استیل 316L، PTFE | Viton یا Kalrez |
| آمونیاک | برنج مخصوص، استیل | EPDM |
| سولفید هیدروژن | مونل، Hastelloy | PTFE |
| متان | استیل ضد زنگ | NBR یا FKM |
انواع شیر برقی مناسب برای گازهای خطرناک
✔ شیر برقی Normally Closed (NC):
در حالت بدون برق، مسیر گاز بسته است. انتخاب مناسب برای خطوطی که در شرایط اضطراری باید سریعاً بسته شوند.
✔ شیر برقی Normally Open (NO):
در حالت عادی باز است. کاربرد کمتر دارد، مخصوصاً در فرآیندهایی که جریان گاز باید در قطعی برق ادامه یابد.
✔ شیر برقی Pilot Operated:
مناسب برای دبی بالا و فشار زیاد. کنترل آسانتر با مصرف انرژی کمتر.
✔ شیر برقی با عملکرد Fail-Safe:
در صورت بروز مشکل (قطع برق یا خطا)، شیر به حالت امن باز یا بسته بازمیگردد.
عوامل مؤثر در انتخاب شیر برقی مناسب برای خطوط گاز:
-
نوع گاز و خواص شیمیایی آن
-
فشار کاری گاز
-
دمای گاز و محیط
-
محیط نصب (خارجی، داخلی، Zone انفجاری)
-
نیاز به عملکرد اضطراری (Fail Safe)
-
سرعت باز و بسته شدن شیر
کاربردهای متداول شیر برقی ضد انفجار در انتقال گاز:
-
ایستگاههای تقلیل فشار گاز شهری
-
پالایشگاهها و پتروشیمیها
-
خطوط انتقال LPG و LNG
-
راکتورهای شیمیایی
-
کارخانههای تولید کود و آمونیاک
-
تجهیزات گرمایش صنعتی با سوخت گازی
توصیههای نصب و نگهداری:
-
شیر برقی را همیشه در مسیر با فیلتر گاز نصب کنید
-
بهطور منظم عملکرد آببند و سیمپیچ را تست کنید
-
سیمکشی حتماً باید استاندارد ضد انفجار باشد
-
از نصب شیر در معرض نور مستقیم خورشید یا رطوبت بالا خودداری شود مگر با حفاظت مناسب
-
تست نشتی دورهای طبق استاندارد NFPA یا API انجام شود
نمونه برندهای معتبر برای شیر برقیهای گازهای خطرناک:
-
ASCO (Emerson)
-
Burkert
-
Parker Hannifin
-
SMC
-
Danfoss
-
Rotex Automation
جمعبندی نهایی:
انتخاب شیر برقی مناسب برای خطوط انتقال گازهای خطرناک نهتنها یک موضوع فنی بلکه یک انتخاب حیاتی برای حفظ جان، سرمایه و زیرساخت است. کوچکترین خطا در طراحی، نصب یا انتخاب برند نامناسب میتواند منجر به نشت، آتشسوزی، انفجار و خسارات مالی یا جانی شود.
✅ با درنظر گرفتن ویژگیهایی مانند ضد انفجار بودن، ساختار بدون نشتی، مقاومت شیمیایی بالا، و رعایت استانداردهای ایمنی میتوانید انتخابی هوشمندانه و ایمن داشته باشید.
