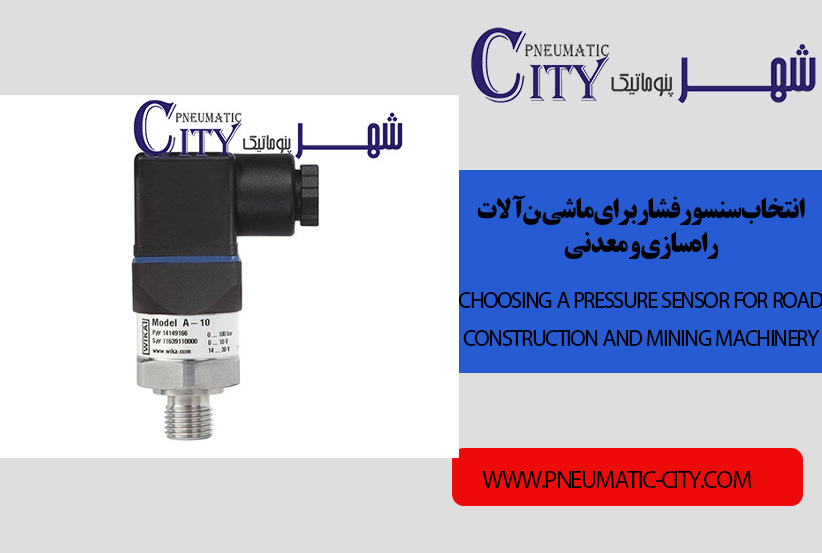

راهنمای انتخاب سنسور فشار برای ماشینآلات راهسازی و معدنی
مقدمه:
سنسور فشار برای ماشینآلات راهسازی،در دنیای تجهیزات سنگین، از لودرها و بولدوزرها گرفته تا حفارهای معدنی و دامپتراکها، نظارت بر فشار در بخشهای هیدرولیکی، پنوماتیکی، روغنکاری و سوخترسانی، نقش کلیدی در عملکرد، ایمنی و بهرهوری دارد. این نظارت بدون استفاده از سنسورهای فشار صنعتی دقیق و مقاوم ممکن نیست.
در این مقاله، بهطور کامل و تخصصی بررسی میکنیم که چگونه باید سنسور فشار مناسب برای ماشینآلات راهسازی و معدنی را انتخاب کنیم. از ویژگیهای فنی تا شرایط محیطی خشن، نوع سیال و نحوه اتصال، همه عوامل مهم در این انتخاب بررسی خواهند شد.
اهمیت سنسور فشار در تجهیزات سنگین:
ماشینآلات راهسازی و معدنی در معرض فشارهای بالا، گردوغبار، ضربه، ارتعاش و نوسانات دمایی شدید هستند. اگر یک سنسور فشار در این شرایط به درستی کار نکند، عواقبی مانند:
-
از کار افتادن سیستم هیدرولیک
-
افزایش مصرف سوخت
-
نشتی سیالات و آسیب به اجزای دیگر
-
خرابی پرهزینه دستگاه
پدید میآید. بنابراین انتخاب صحیح سنسور، ضامن عمر بیشتر ماشینآلات و کاهش هزینه نگهداری خواهد بود.
انواع سیستمهایی که به سنسور فشار نیاز دارند:
ماشینآلات معدنی و راهسازی معمولاً در این بخشها نیاز به سنسور فشار دارند:
-
سیستم هیدرولیک فرمان، جک و بازوها
-
مدار روغن موتور و گیربکس
-
مدار سوخترسانی دیزلی
-
سیستم پنوماتیک (در برخی مدلها)
-
سیستمهای خنککاری
ویژگیهای ضروری سنسور فشار برای این ماشینآلات:
برای عملکرد قابل اطمینان در شرایط سخت، یک سنسور فشار مناسب باید دارای ویژگیهای زیر باشد:
1. مقاومت بالا در برابر شوک و ارتعاش:
ماشینآلات سنگین بهصورت مداوم با ضربه، حرکتهای ناگهانی و ارتعاش در تماساند. سنسور باید از نظر مکانیکی مستحکم باشد.
2. درجه حفاظت (IP) بالا:
سطح حفاظت در برابر نفوذ آب، گرد و خاک و روغن اهمیت زیادی دارد. سنسورهایی با استاندارد IP67 یا بالاتر مناسبتر هستند.
3. بدنه مقاوم در برابر خوردگی:
برای کار در معادن با محیطهای مرطوب یا اسیدی، بدنه سنسور باید از فولاد ضد زنگ (استنلس استیل) یا آلیاژ مقاوم ساخته شده باشد.
4. گستره فشار مناسب:
بسته به محل نصب، محدوده فشار سنسور باید انتخاب شود. معمولاً سیستمهای هیدرولیک بین 100 تا 400 بار کار میکنند.
5. تحمل دمای بالا و پایین:
در برخی مناطق معدنی یا پروژههای راهسازی دمای محیط ممکن است از -30 تا +85 درجه سانتیگراد متغیر باشد.
6. خروجی سیگنال پایدار:
خروجیهای آنالوگ 4-20 میلیآمپر یا CAN Bus و دیجیتال در سیستمهای مانیتورینگ پیشرفته مورد استفاده قرار میگیرند.
مراحل انتخاب سنسور فشار مناسب:
1. تحلیل سیستم:
ابتدا باید بدانیم قرار است فشار در کدام بخش از ماشینآلات اندازهگیری شود. آیا این فشار:
-
فشار خط اصلی هیدرولیک است؟
-
یا فشار روغن گیربکس؟
-
یا فشار سیستم سوخت دیزل؟
هر کدام، سنسور با ویژگی خاص خود را میطلبند.
2. تعیین بازه فشار کاری:
مثلاً:
-
جک هیدرولیکی بیل مکانیکی: 0 تا 350 بار
-
فشار روغن موتور: 0 تا 10 بار
-
فشار سیستم سوخت: 0 تا 5 بار
سنسور باید در 70 تا 80 درصد ظرفیت اسمی خود کار کند تا بیشترین دقت و دوام را داشته باشد.
3. شرایط محیطی و نصب:
محل نصب معمولاً:
-
در معرض گرد و خاک شدید
-
مجاورت با قطعات داغ مانند موتور یا اگزوز
-
ضربات مکانیکی ناشی از حرکت ماشین
است. بنابراین انتخاب نوع اتصال، محافظت مکانیکی، و حتی نوع کابل اهمیت دارد.
4. نوع خروجی مورد نیاز:
بسته به نوع سیستم کنترلی ماشین، میتوان از:
-
خروجی ولتاژی (0-5V یا 0-10V)
-
خروجی جریانی (4-20mA)
-
خروجی دیجیتال (RS485 یا CAN)
استفاده کرد. در ماشینآلات مدرن، اغلب CAN-Bus استفاده میشود.
5. دقت و پایداری:
در کاربردهای معدنی، پایداری بلندمدت و ضد نویز بودن مهمتر از دقت میلیمتری است. سنسور باید با کالیبراسیون دمایی و مدار محافظ نوسانات همراه باشد.
اشتباهات رایج در انتخاب سنسور فشار:
-
انتخاب سنسوری با رنج فشار کمتر از فشار پیک سیستم
-
عدم توجه به دمای محیط
-
استفاده از سنسورهای صنعتی معمولی برای ماشینآلات پرتحرک
-
نداشتن محافظ مکانیکی برای جلوگیری از ضربه
-
استفاده از سنسور بدون فیلتر در محیطهای گرد و خاکی
برندهای معتبر برای ماشینآلات معدنی:
در بازار جهانی، برندهایی که در زمینه ساخت سنسور فشار مقاوم برای تجهیزات سنگین خوشنام هستند، عبارتند از:
-
WIKA (آلمان) – تخصص در سیستمهای معدنی و هیدرولیک
-
HYDAC (آلمان) – بسیار مقاوم و دقیق
-
IFM (آلمان) – دارای مدلهایی با خروجی دیجیتال
-
Danfoss (دانمارک) – مخصوص محیطهای با شوک بالا
-
Keller (سوئیس) – سنسورهای مینیاتوری با دقت بالا
جمعبندی نهایی:
در تجهیزات راهسازی و معادن، فشار بالا و شرایط محیطی بسیار خشن، انتخاب یک سنسور معمولی را به خطری جدی برای ایمنی، کارایی و عمر ماشینآلات تبدیل میکند. با تحلیل دقیق نیاز پروژه، شناخت ویژگیهای سیال، شرایط نصب و نوع خروجی، میتوان بهترین سنسور را انتخاب کرد.
سرمایهگذاری در یک سنسور باکیفیت یعنی کاهش توقفهای ناخواسته، کاهش هزینه تعمیرات و افزایش عمر مفید تجهیزات.
