راهنمای جامع انتخاب سنسور فشار برای سیستمهای تهویه صنعتی (HVAC):
مقدمه:
سنسور فشار برای سیستمهای تهویه صنعتی،سیستمهای تهویه مطبوع صنعتی یا همان HVAC نقش مهمی در کنترل دما، رطوبت و کیفیت هوای محیطهای بزرگ مانند کارخانهها، سولهها، آزمایشگاهها و ساختمانهای تجاری دارند. در این میان، یکی از اجزای حیاتی که عملکرد دقیق سیستم تهویه را تضمین میکند، سنسور فشار صنعتی است.
در این مقاله به بررسی نقش کلیدی سنسورهای فشار در سیستمهای تهویه صنعتی میپردازیم و نکاتی کاربردی برای انتخاب بهینه آنها ارائه میکنیم. اگر در زمینه طراحی، تعمیر، یا ارتقاء سیستمهای HVAC فعالیت میکنید، این راهنما برای شماست.
سنسور فشار در سیستم تهویه چه نقشی دارد؟
سنسور فشار در سیستم HVAC برای نظارت و کنترل فشار در بخشهای مختلف مورد استفاده قرار میگیرد، از جمله:
-
کنترل فشار در کانالهای هوا
-
نظارت بر فشار فیلترها و تشخیص گرفتگی آنها
-
پایش فشار در پمپهای هوا یا فنها
-
اندازهگیری فشار گازهای مبرد در چیلر یا کمپرسور
-
کنترل فشار در خطوط آب یا سیالات حرارتی
عملکرد دقیق سنسور فشار مستقیماً بر بهرهوری، مصرف انرژی، ایمنی و طول عمر سیستم HVAC تأثیرگذار است.
انواع فشارهایی که باید اندازهگیری شوند:
برای انتخاب درست سنسور، ابتدا باید بدانید چه نوع فشاری در سیستم اندازهگیری میشود:
1. فشار نسبی (Gauge Pressure):
برای مقایسه فشار با فشار اتمسفر – رایجترین حالت در سیستمهای تهویه.
2. فشار مطلق (Absolute Pressure):
در برخی از تجهیزات حساس، مانند چیلرهای صنعتی.
3. فشار تفاضلی (Differential Pressure):
برای بررسی افت فشار در فیلترها، یا اختلاف فشار در دو سمت فن یا دریچه هوا.
ویژگیهای ضروری سنسور فشار برای سیستمهای HVAC صنعتی:
1. دقت بالا (High Accuracy):
کنترل دقیق دما و جریان هوا نیاز به سنسوری با تلرانس پایین دارد (مثلاً ±0.25% یا کمتر).
2. توانایی کار در دمای بالا یا پایین:
بسته به محل نصب سنسور (مثلاً در نزدیکی بویلر یا در هوای سرد)، محدوده دمای کاری بسیار مهم است.
3. مقاومت در برابر گرد و غبار و رطوبت (IP Rating):
محیطهای صنعتی همیشه تمیز نیستند. حداقل IP65 برای شرایط نیمهسخت و IP67 به بالا برای شرایط سخت توصیه میشود.
4. نوع خروجی (آنالوگ یا دیجیتال):
برای یکپارچهسازی با سیستم BMS یا PLC، نوع سیگنال خروجی باید با سیستم تطابق داشته باشد:
-
خروجی ولتاژ یا جریان (0-10V، 4-20mA)
-
خروجی دیجیتال (Modbus، BACnet، IO-Link)
5. ابعاد و نوع اتصال:
سنسور باید به راحتی در داکت یا لولههای فشار نصب شود. بررسی رزوه، قطر، و نحوه نصب ضروری است.
عوامل تأثیرگذار در انتخاب سنسور فشار مناسب برای HVAC:
1. نوع سیال یا گاز:
اگر سنسور در معرض گاز مبرد، بخار یا آب باشد، باید از متریال مقاوم (مانند استیل ضدزنگ یا پلیکربنات) استفاده شود.
2. فشار کاری و حداکثر فشار:
بررسی محدوده اندازهگیری سنسور (مثلاً 0 تا 10 بار) و تحمل فشار ماکزیمم بسیار مهم است.
3. محل نصب:
-
آیا سنسور در فضای داخلی نصب میشود یا در فضای آزاد؟
-
آیا در نزدیکی منبع حرارتی نصب میشود؟
-
آیا لرزش یا ارتعاش در محل وجود دارد؟
4. قابلیت کالیبراسیون یا خودتنظیم:
در سیستمهای تهویه پیشرفته، سنسورهایی با قابلیت کالیبراسیون خودکار ترجیح داده میشوند.
برندها و مدلهای پیشنهادی برای HVAC صنعتی:

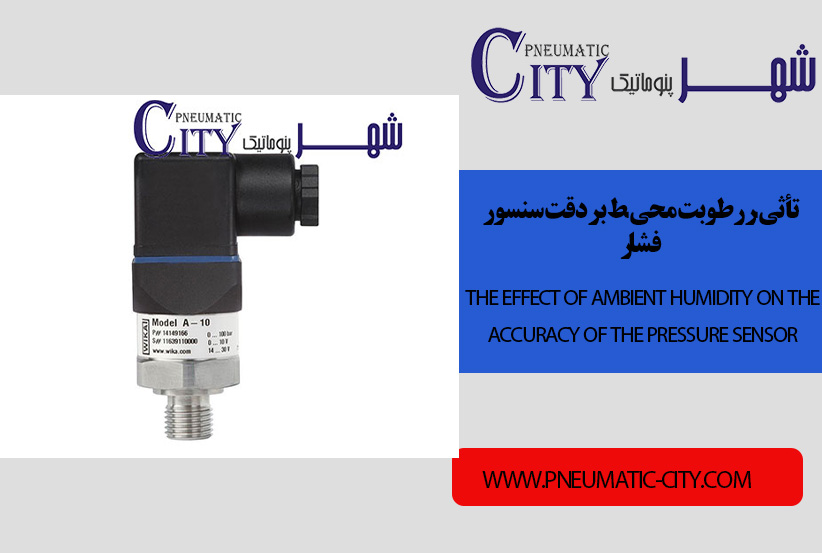

🔹 WIKA A-10:
مناسب برای کاربردهای عمومی HVAC، دقیق، با خروجی آنالوگ و قیمت اقتصادی.
🔹 Siemens QBE2003:
مخصوص اندازهگیری فشار در چیلرها و پمپها، سازگار با BACnet و BMS.
🔹 Dwyer Series 628:
دارای بدنه مقاوم، مناسب برای کاربردهای صنعتی، قابل استفاده در تهویههای بزرگ سولهای.
🔹 IFM PN7 Series:
با خروجی دیجیتال IO-Link، مقاوم در برابر شرایط سخت محیطی، مناسب برای هوای فشرده و فنها.
اشتباهات رایج در انتخاب سنسور فشار برای تهویه صنعتی:
❌ انتخاب محدوده فشار نامناسب
❌ نادیده گرفتن دمای محیط نصب
❌ استفاده از سنسور با خروجی ناسازگار با کنترلر
❌ بیتوجهی به لرزش و شوک مکانیکی
❌ عدم توجه به کلاس حفاظتی سنسور
نکات نصب سنسور فشار در سیستم HVAC:
-
نصب در ارتفاع مناسب از زمین برای جلوگیری از نفوذ آب
-
استفاده از فیلتر یا تله آبگیر در مسیر سنسور برای جلوگیری از ورود بخار
-
استفاده از شیلد کابل برای جلوگیری از نویز سیگنال
-
نصب بهصورت عمودی یا افقی طبق دستور سازنده
جمعبندی:
سنسور فشار، یک عنصر بسیار مهم و حیاتی در عملکرد سیستم تهویه صنعتی است. انتخاب سنسور مناسب نهتنها باعث بهبود دقت کنترل دما و فشار میشود، بلکه مصرف انرژی را کاهش داده، عمر تجهیزات را افزایش میدهد و از خرابیهای ناگهانی جلوگیری میکند.
در این مقاله، به بررسی عوامل مهم در انتخاب سنسور فشار برای سیستم HVAC صنعتی پرداختیم و پیشنهاداتی کاربردی برای برندها، ویژگیها و نکات نصب ارائه کردیم. با رعایت این اصول، میتوانید بهترین عملکرد ممکن را از سیستم تهویه خود انتظار داشته باشید.
